16 案例分析：一个高死亡率的报表系统的优化之路¶
本课时我们主要分析一个案例，那就是一个“高死亡率”报表系统的优化之路。
传统观念上的报表系统，可能访问量不是特别多，点击一个查询按钮，后台 SQL 语句的执行需要等数秒。如果使用 jstack 来查看执行线程，会发现大多数线程都阻塞在数据库的 I/O 上。
上面这种是非常传统的报表。还有一种类似于大屏监控一类的实时报表，这种报表的并发量也是比较可观的，但由于它的结果集都比较小，所以我们可以像对待一个高并发系统一样对待它，问题不是很大。
本课时要讲的，就是传统观念上的报表。除了处理时间比较长以外，报表系统每次处理的结果集，普遍都比较大，这给 JVM 造成了非常大的压力。
下面我们以一个综合性的实例，来看一下一个“病入膏肓”的报表系统的优化操作。
有一个报表系统，频繁发生内存溢出，在高峰期间使用时，还会频繁的发生拒绝服务，这是不可忍受的。
服务背景¶
本次要优化的服务是一个 SaaS 服务，使用 Spring Boot 编写，采用的是 CMS 垃圾回收器。如下图所示，有些接口会从 MySQL 中获取数据，有些则从 MongoDB 中获取数据，涉及的结果集合都比较大。
由于有些结果集的字段不是太全，因此需要对结果集合进行循环，可通过 HttpClient 调用其他服务的接口进行数据填充。也许你会认为某些数据可能会被复用，于是使用 Guava 做了 JVM 内缓存。

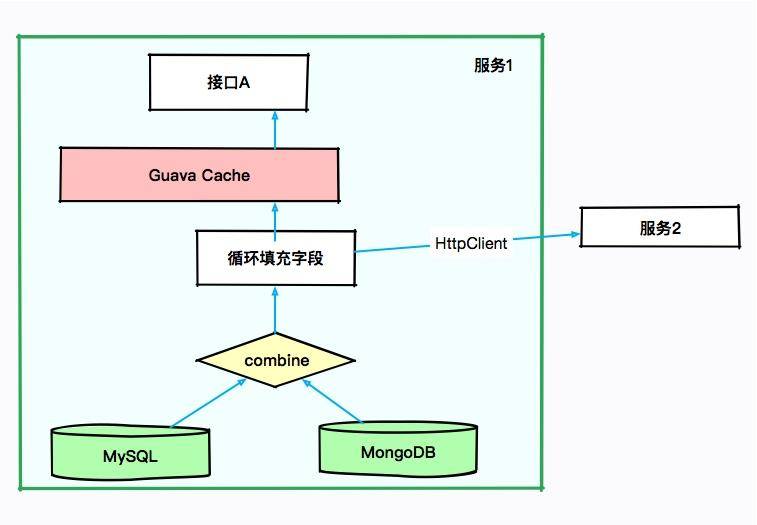

大体的服务依赖可以抽象成下面的图。
初步排查，JVM 的资源太少。当接口 A 每次进行报表计算时，都要涉及几百兆的内存，而且在内存里驻留很长时间，同时有些计算非常耗 CPU，特别的“吃”资源。而我们分配给 JVM 的内存只有 3 GB，在多人访问这些接口的时候，内存就不够用了，进而发生了 OOM。在这种情况下，即使连最简单的报表都不能用了。
没办法，只有升级机器。把机器配置升级到 4core8g，给 JVM 分配 6GB 的内存，这样 OOM 问题就消失了。但随之而来的是频繁的 GC 问题和超长的 GC 时间，平均 GC 时间竟然有 5 秒多。
初步优化¶
我们前面算过，6GB 大小的内存，年轻代大约是 2GB，在高峰期，每几秒钟则需要进行一次 Minor GC。报表系统和高并发系统不太一样，它的对象，存活时长大得多，并不能仅仅通过增加年轻代来解决；而且，如果增加了年轻代，那么必然减少了老年代的大小，由于 CMS 的碎片和浮动垃圾问题，我们可用的空间就更少了。虽然服务能够满足目前的需求，但还有一些不太确定的风险。
第一，了解到程序中有很多缓存数据和静态统计数据，为了减少 Minor GC 的次数，通过分析 GC 日志打印的对象年龄分布，把 MaxTenuringThreshold 参数调整到了 3（请根据你自己的应用情况设置）。这个参数是让年轻代的这些对象，赶紧回到老年代去，不要老呆在年轻代里。
第二，我们的 GC 时间比较长，就一块开了参数 CMSScavengeBeforeRemark，使得在 CMS remark 前，先执行一次 Minor GC 将新生代清掉。同时配合上个参数，其效果还是比较好的，一方面，对象很快晋升到了老年代，另一方面，年轻代的对象在这种情况下是有限的，在整个 Major GC 中占的时间也有限。
第三，由于缓存的使用，有大量的弱引用，拿一次长达 10 秒的 GC 来说。我们发现在 GC 日志里，处理 weak refs 的时间较长，达到了 4.5 秒。
所以加入了参数 ParallelRefProcEnabled 来并行处理 Reference，以加快处理速度，缩短耗时。
同时还加入了其他一些优化参数，比如通过调整触发 GC 的参数来进行优化：
-Xmx6g -Xms6g -XX:MaxTenuringThreshold=3 -XX:+AlwaysPreTouch -XX:+ParallelRefProcEnabled -XX:+CMSScavengeBeforeRemark -XX:+UseConcMarkSweepGC -XX:CMSInitiatingOccupancyFraction=80 -XX:+UseCMSInitiatingOccupancyOnly -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M
优化之后，效果不错，但并不是特别明显。经过评估，针对高峰时期的情况进行调研，我们决定再次提升机器性能，改用 8core16g 的机器。但是，这会带来另外一个问题。高性能的机器带来了非常大的服务吞吐量，通过 jstat 进行监控，能够看到年轻代的分配速率明显提高，但随之而来的 Minor GC 时长却变的不可控，有时候会超过 1 秒。累积的请求造成了更加严重的后果。
这是由于堆空间明显加大造成的回收时间加长。为了获取较小的停顿时间，我们在堆上采用了 G1 垃圾回收器，把它的目标设定在 200ms。G1 是一款非常优秀的垃圾收集器，不仅适合堆内存大的应用，同时也简化了调优的工作。通过主要的参数初始和最大堆空间、以及最大容忍的 GC 暂停目标，就能得到不错的性能。所以为了照顾大对象的生成，我们把小堆区的大小修改为 16M。修改之后，虽然 GC 更加频繁了一些，但是停顿时间都比较小，应用的运行较为平滑。
-Xmx12g -Xms12g -XX:+UseG1GC -XX:InitiatingHeapOccupancyPercent=45 -XX:MaxGCPauseMillis=200 -XX:G1HeapRegionSize=16m -XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=256m
这个时候，任务来了：业务部门发力，预计客户增长量增长 10 ~ 100 倍，报表系统需要评估其可行性，以便进行资源协调。可问题是，这个“千疮百孔”的报表系统，稍微一压测，就宕机，那如何应对十倍百倍的压力呢？
使用 MAT 分析堆快照，发现很多地方可以通过代码优化，那些占用内存特别多的对象，都是我们需要优化的。
代码优化¶
我们使用扩容硬件的方式，暂时缓解了 JVM 的问题，但是根本问题并没有触及到。为了减少内存的占用，肯定要清理无用的信息。通过对代码的仔细分析，首先要改造的就是 SQL 查询语句。
很多接口，其实并不需要把数据库的每个字段都查询出来，当你在计算和解析的时候，它们会不知不觉地“吃掉”你的内存。所以我们只需要获取所需的数据就够了，也就是把 select * 这种方式修改为具体的查询字段，对于报表系统来说这种优化尤其明显。
再一个就是 Cache 问题，通过排查代码，会发现一些命中率特别低，占用内存又特别大的对象，放到了 JVM 内的 Cache 中，造成了无用的浪费。
解决方式，就是把 Guava 的 Cache 引用级别改成弱引用（WeakKeys），尽量去掉无用的应用缓存。对于某些使用特别频繁的小 key，使用分布式的 Redis 进行改造即可。
为了找到更多影响因子大的问题，我们部署了独立的环境，然后部署了 JVM 监控。在回放某个问题请求后，观察 JVM 的响应，通过这种方式，发现了更多的优化可能。
报表系统使用了 POI 组件进行导入导出功能的开发，结果客户在没有限制的情况下上传、下载了条数非常多的文件，直接让堆内存飙升。为了解决这种情况，我们在导入功能加入了文件大小的限制，强制客户进行拆分；在下载的时候指定范围，严禁跨度非常大的请求。
在完成代码改造之后，再把机器配置降级回 4core8g，依然采用 G1 垃圾回收器，再也没有发生 OOM 的问题了，GC 问题也得到了明显的缓解。
拒绝服务问题¶
上面解决的是 JVM 的内存问题，可以看到除了优化 JVM 参数、升级机器配置以外，代码修改带来的优化效果更加明显，但这个报表服务还有一个严重的问题。
刚开始我们提到过，由于没有微服务体系，有些数据需要使用 HttpClient 来获取进行补全。提供数据的服务有的响应时间可能会很长，也有可能会造成服务整体的阻塞。

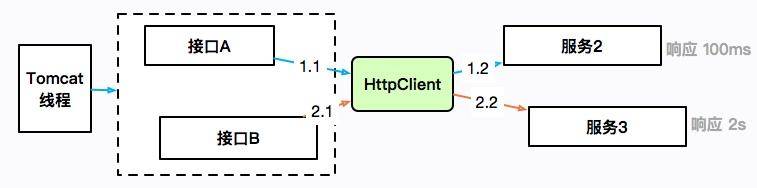

如上图所示，接口 A 通过 HttpClient 访问服务 2，响应 100ms 后返回；接口 B 访问服务 3，耗时 2 秒。HttpClient 本身是有一个最大连接数限制的，如果服务 3 迟迟不返回，就会造成 HttpClient 的连接数达到上限，最上层的 Tomcat 线程也会一直阻塞在这里，进而连响应速度比较快的接口 A 也无法正常提供服务。
这是出现频率非常高的一类故障，在工作中你会大概率遇见。概括来讲，就是同一服务，由于一个耗时非常长的接口，进而引起了整体的服务不可用。 这个时候，通过 jstack 打印栈信息，会发现大多数竟然阻塞在了接口 A 上，而不是耗时更长的接口 B。这是一种错觉，其实是因为接口 A 的速度比较快，在问题发生点进入了更多的请求，它们全部都阻塞住了。
证据本身具有非常强的迷惑性。由于这种问题发生的频率很高，排查起来又比较困难，我这里专门做了一个小工程，用于还原解决这种问题的一个方式，参见 report-demo 工程。

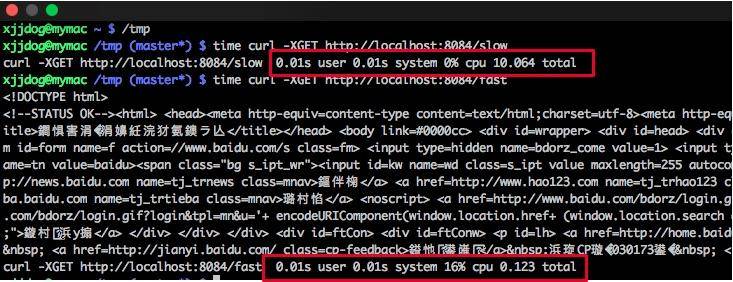

demo 模拟了两个使用同一个 HttpClient 的接口。如下图所示，fast 接口用来访问百度，很快就能返回；slow 接口访问谷歌，由于众所周知的原因，会阻塞直到超时，大约 10s。

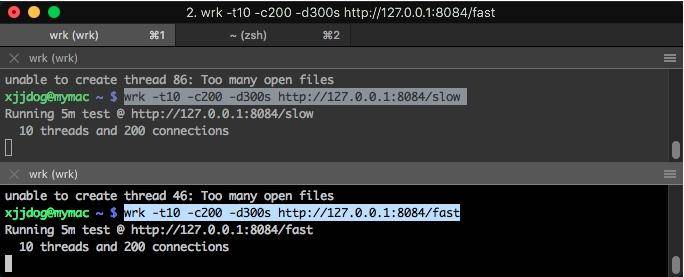

使用 wrk 工具对这两个接口发起压测：
此时访问一个简单的接口，耗时竟然能够达到 20 秒：
$ time curl http://localhost:8084/stat
fast:648,slow:1
curl http://localhost:8084/stat 0.01s user 0.01s system 0% cpu 20.937 total
堆栈 Dump 分析¶
首先使用 jps 命令找到进程号，然后把结果重定向到文件（可以参考 10271.jstack 文件）。
过滤一下 nio 关键字，可以查看 Tomcat 相关的线程，足足有 200 个，这和 Spring Boot 默认的 maxThreads 个数不谋而合。更要命的是，有大多数线程，都处于 BLOCKED 状态，说明线程等待资源超时。
使用脚本分析，发现有大量的线程阻塞在 fast 方法上。我们上面也说过，这是一个假象，可能你到了这一步，会心生存疑，以至于无法再向下分析。

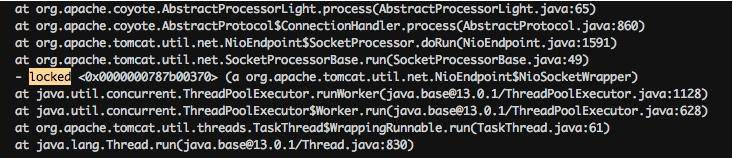

分析栈信息，你可能会直接查找 locked 关键字，如下图所示，但是这样的方法一般没什么用，我们需要做更多的统计。

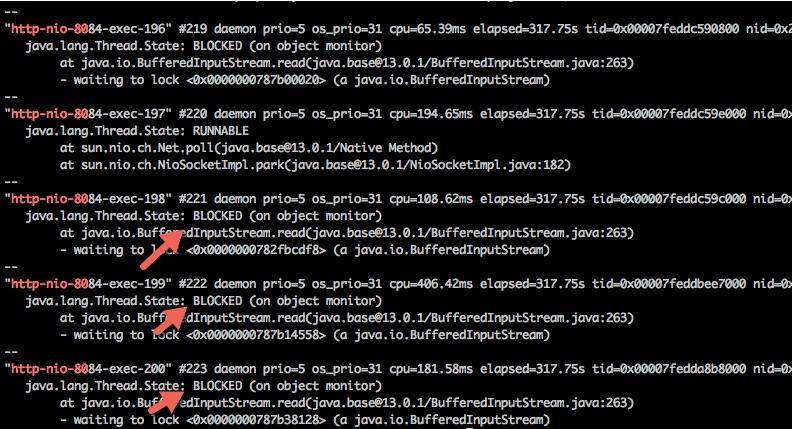

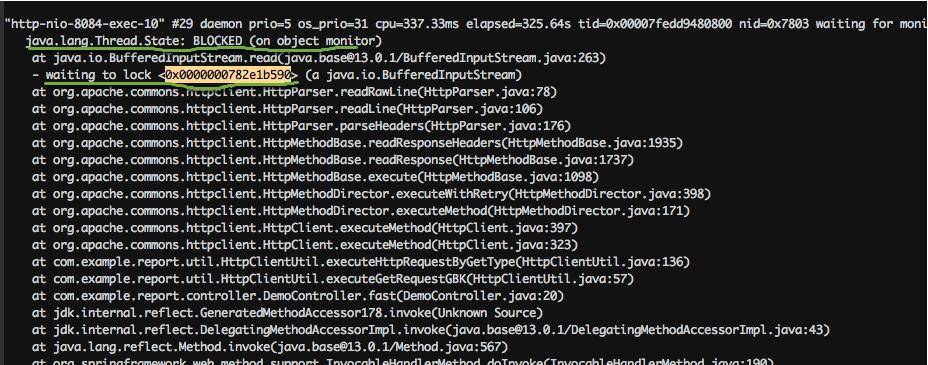

注意下图中有一个处于 BLOCKED 状态的线程，它阻塞在对锁的获取上（waiting to lock）。大体浏览一下 DUMP 文件，会发现多处这种状态的线程，可以使用如下脚本进行统计：
cat 10271.tdump | grep "waiting to lock " | awk '{print $5}' | sort | uniq -c | sort -k1 -r
26 <0x0000000782e1b590>
18 <0x0000000787b00448>
16 <0x0000000787b38128>
10 <0x0000000787b14558>
8 <0x0000000787b25060>
4 <0x0000000787b2da18>
4 <0x0000000787b00020>
2 <0x0000000787b6e8e8>
2 <0x0000000787b03328>
2 <0x0000000782e8a660>
1 <0x0000000787b6ab18>
1 <0x0000000787b2ae00>
1 <0x0000000787b0d6c0>
1 <0x0000000787b073b8>
1 <0x0000000782fbcdf8>
1 <0x0000000782e11200>
1 <0x0000000782dfdae0>

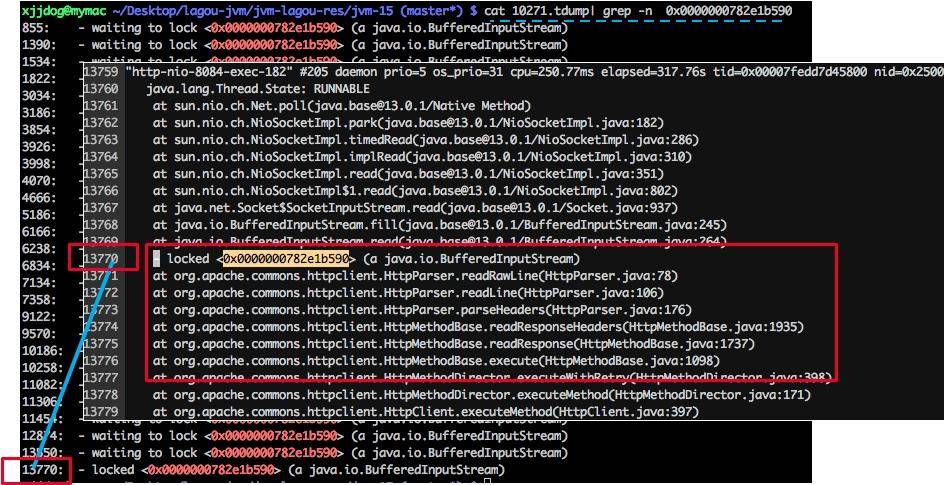

我们找到给 0x0000000782e1b590 上锁的执行栈，可以发现全部卡在了 HttpClient 的读操作上。在实际场景中，可以看下排行比较靠前的几个锁地址，找一下共性。
返回头去再看一下代码。我们发现 HttpClient 是共用了一个连接池，当连接数超过 100 的时候，就会阻塞等待。它的连接超时时间是 10 秒，这和 slow 接口的耗时不相上下。
private final static HttpConnectionManager httpConnectionManager = new SimpleHttpConnectionManager(true);
static {
HttpConnectionManagerParams params = new HttpConnectionManagerParams();
params.setMaxTotalConnections(100);
params.setConnectionTimeout(1000 * 10);
params.setSoTimeout(defaultTimeout);
httpConnectionManager.setParams(params);
}
slow 接口和 fast 接口同时在争抢这些连接，让它时刻处在饱满的状态，进而让 Tomcat 的线程等待、占满，造成服务不可用。
问题找到了，解决方式就简单多了。我们希望 slow 接口在阻塞的时候，并不影响 fast 接口的运行。这就可以对某一类接口进行限流，或者对不重要的接口进行熔断处理，这里不再深入讲解（具体可参考 Spring Boot 的限流熔断处理）。
现实情况是，对于一个运行的系统，我们并不知道是 slow 接口慢还是 fast 接口慢，这就需要加入一些额外的日志信息进行排查。当然，如果有一个监控系统能够看到这些数据是再好不过了。
项目中的 HttpClientUtil2 文件，是改造后的一个版本。除了调大了连接数，它还使用了多线程版本的 连接管理器（MultiThreadedHttpConnectionManager），这个管理器根据请求的 host 进行划分，每个 host 的最大连接数不超过 20。还提供了 getConnectionsInPool 函数，用于查看当前连接池的统计信息。采用这些辅助的手段，可以快速找到问题服务，这是典型的情况。由于其他应用的服务水平低而引起的连锁反应，一般的做法是熔断、限流等，在此不多做介绍了。
jstack 常见线程状态分析¶
为了观测一些状态，我上传了几个 Java 类，你可以实际运行一下，然后使用 jstack 来看一下它的状态。
1. waiting on condition¶
示例参见 SleepDemo.java：
public class SleepDemo {
public static void main(String[] args) {
new Thread(() -> {
try {
Thread.sleep(Integer.MAX_VALUE);
} catch (InterruptedException e) {
e.printStackTrace();
}
}, "sleep-demo").start();
}
}
这个状态出现在线程等待某个条件的发生，来把自己唤醒，或者调用了 sleep 函数，常见的情况就是等待网络读写，或者等待数据 I/O。如果发现大多数线程都处于这种状态，证明后面的资源遇到了瓶颈。
此时线程状态大致分为以下两种：
java.lang.Thread.State: WAITING (parking)：一直等待条件发生；java.lang.Thread.State: TIMED_WAITING (parking 或 sleeping)：定时的，即使条件不触发，也将定时唤醒。
"sleep-demo" #12 prio=5 os_prio=31 cpu=0.23ms elapsed=87.49s tid=0x00007fc7a7965000 nid=0x6003 waiting on condition [0x000070000756d000]
java.lang.Thread.State: TIMED_WAITING (sleeping)
at java.lang.Thread.sleep(java.base@13/Native Method)
at SleepDemo.lambda$main$0(SleepDemo.java:5)
at SleepDemo$$Lambda$16/0x0000000800b45040.run(Unknown Source)
at java.lang.Thread.run(java.base@13/Thread.java:830)
值得注意的是，Java 中的可重入锁，也会让线程进入这种状态，但通常带有 parking 字样，parking 指线程处于挂起中，要注意区别。代码可参见 LockDemo.java：
import java.util.concurrent.locks.Lock;
import java.util.concurrent.locks.ReentrantLock;
public class LockDemo {
public static void main(String[] args) {
Lock lock = new ReentrantLock();
lock.lock();
new Thread(() -> {
try {
lock.lock();
} finally {
lock.unlock();
}
}, "lock-demo").start();
}
}
堆栈代码如下：
"lock-demo" #12 prio=5 os_prio=31 cpu=0.78ms elapsed=14.62s tid=0x00007ffc0b949000 nid=0x9f03 waiting on condition [0x0000700005826000]
java.lang.Thread.State: WAITING (parking)
at jdk.internal.misc.Unsafe.park(java.base@13/Native Method)
- parking to wait for <0x0000000787cf0dd8> (a java.util.concurrent.locks.ReentrantLock$NonfairSync)
at java.util.concurrent.locks.LockSupport.park(java.base@13/LockSupport.java:194)
at java.util.concurrent.locks.AbstractQueuedSynchronizer.parkAndCheckInterrupt(java.base@13/AbstractQueuedSynchronizer.java:885)
at java.util.concurrent.locks.AbstractQueuedSynchronizer.acquireQueued(java.base@13/AbstractQueuedSynchronizer.java:917)
at java.util.concurrent.locks.AbstractQueuedSynchronizer.acquire(java.base@13/AbstractQueuedSynchronizer.java:1240)
at java.util.concurrent.locks.ReentrantLock.lock(java.base@13/ReentrantLock.java:267)
at LockDemo.lambda$main$0(LockDemo.java:11)
at LockDemo$$Lambda$14/0x0000000800b44840.run(Unknown Source)
at java.lang.Thread.run(java.base@13/Thread.java:830)
2. waiting for monitor entry¶
我们上面提到的 HttpClient 例子，就是大部分处于这种状态，线程都是 BLOCKED 的。这意味着它们都在等待进入一个临界区，需要重点关注。
"http-nio-8084-exec-120" #143 daemon prio=5 os_prio=31 cpu=122.86ms elapsed=317.88s tid=0x00007fedd8381000 nid=0x1af03 waiting for monitor entry [0x00007000150e1000]
java.lang.Thread.State: BLOCKED (on object monitor)
at java.io.BufferedInputStream.read(java.base@13/BufferedInputStream.java:263)
- waiting to lock <0x0000000782e1b590> (a java.io.BufferedInputStream)
at org.apache.commons.httpclient.HttpParser.readRawLine(HttpParser.java:78)
at org.apache.commons.httpclient.HttpParser.readLine(HttpParser.java:106)
at org.apache.commons.httpclient.HttpConnection.readLine(HttpConnection.java:1116)
at org.apache.commons.httpclient.HttpMethodBase.readStatusLine(HttpMethodBase.java:1973)
at org.apache.commons.httpclient.HttpMethodBase.readResponse(HttpMethodBase.java:1735)
3. in Object.wait()¶
示例代码参见 WaitDemo.java：
public class WaitDemo {
public static void main(String[] args) throws Exception {
Object o = new Object();
new Thread(() -> {
try {
synchronized (o) {
o.wait();
}
} catch (InterruptedException e) {
e.printStackTrace();
}
}, "wait-demo").start();
Thread.sleep(1000);
synchronized (o) {
o.wait();
}
}
}
说明在获得了监视器之后，又调用了 java.lang.Object.wait() 方法。

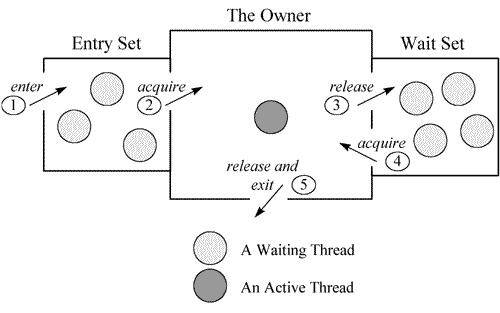

关于这部分的原理，可以参见一张经典的图。每个监视器（Monitor）在某个时刻，只能被一个线程拥有，该线程就是“Active Thread”，而其他线程都是“Waiting Thread”，分别在两个队列“Entry Set”和“Wait Set”里面等候。在“Entry Set”中等待的线程状态是“Waiting for monitor entry”，而在“Wait Set”中等待的线程状态是“in Object.wait()”。
"wait-demo" #12 prio=5 os_prio=31 cpu=0.14ms elapsed=12.58s tid=0x00007fb66609e000 nid=0x6103 in Object.wait() [0x000070000f2bd000]
java.lang.Thread.State: WAITING (on object monitor)
at java.lang.Object.wait(java.base@13/Native Method)
- waiting on <0x0000000787b48300> (a java.lang.Object)
at java.lang.Object.wait(java.base@13/Object.java:326)
at WaitDemo.lambda$main$0(WaitDemo.java:7)
- locked <0x0000000787b48300> (a java.lang.Object)
at WaitDemo$$Lambda$14/0x0000000800b44840.run(Unknown Source)
at java.lang.Thread.run(java.base@13/Thread.java:830)
4. 死锁¶
代码参见 DeadLockDemo.java：
public class DeadLockDemo {
public static void main(String[] args) {
Object object1 = new Object();
Object object2 = new Object();
Thread t1 = new Thread(() -> {
synchronized (object1) {
try {
Thread.sleep(200);
} catch (InterruptedException e) {
e.printStackTrace();
}
synchronized (object2) {
}
}
}, "deadlock-demo-1");
t1.start();
Thread t2 = new Thread(() -> {
synchronized (object2) {
synchronized (object1) {
}
}
}, "deadlock-demo-2");
t2.start();
}
}
死锁属于比较严重的一种情况，jstack 会以明显的信息进行提示：
Found one Java-level deadlock:
=============================
"deadlock-demo-1":
waiting to lock monitor 0x00007fe5e406f500 (object 0x0000000787cecd78, a java.lang.Object),
which is held by "deadlock-demo-2"
"deadlock-demo-2":
waiting to lock monitor 0x00007fe5e406d500 (object 0x0000000787cecd68, a java.lang.Object),
which is held by "deadlock-demo-1"
Java stack information for the threads listed above:
===================================================
"deadlock-demo-1":
at DeadLockDemo.lambda$main$0(DeadLockDemo.java:13)
- waiting to lock <0x0000000787cecd78> (a java.lang.Object)
- locked <0x0000000787cecd68> (a java.lang.Object)
at DeadLockDemo$$Lambda$14/0x0000000800b44c40.run(Unknown Source)
at java.lang.Thread.run(java.base@13/Thread.java:830)
"deadlock-demo-2":
at DeadLockDemo.lambda$main$1(DeadLockDemo.java:21)
- waiting to lock <0x0000000787cecd68> (a java.lang.Object)
- locked <0x0000000787cecd78> (a java.lang.Object)
at DeadLockDemo$$Lambda$16/0x0000000800b45040.run(Unknown Source)
at java.lang.Thread.run(java.base@13/Thread.java:830)
Found 1 deadlock
当然，关于线程的 dump，也有一些线上分析工具可以使用。下图是 fastthread 的一个分析结果，但也需要你先了解这些情况发生的意义：
小结¶
本课时主要介绍了一个处处有问题的报表系统，并逐步解决了它的 OOM 问题，同时定位到了拒绝服务的原因。
在研发资源不足的时候，我们简单粗暴的进行了硬件升级，并切换到了更加优秀的 G1 垃圾回收器，还通过代码手段进行了问题的根本解决：
- 缩减查询的字段，减少常驻内存的数据；
- 去掉不必要的、命中率低的堆内缓存，改为分布式缓存；
- 从产品层面限制了单次请求对内存的无限制使用。
在这个过程中，使用 MAT 分析堆数据进行问题代码定位，帮了大忙。代码优化的手段是最有效的，改造完毕后，可以节省更多的硬件资源。事实上，使用了 G1 垃圾回收器之后，那些乱七八糟的调优参数越来越少用了。
接下来，我们使用 jstack 分析了一个出现频率非常非常高的问题，主要是不同速度的接口在同一应用中的资源竞争问题，我们发现一些成熟的微服务框架，都会对这些资源进行限制和隔离。
最后，以 4 个简单的示例，展示了 jstack 输出内容的一些意义。代码都在 git 仓库里，你可以实际操作一下，希望对你有所帮助。
