如何设计一个亿级消息量的 IM 系统¶

本文不提供通用的 IM 架构方案，也不评判某种架构的好坏，而是讨论设计 IM 系统的常见难题与业界的通用解决方案。在真实的业务场景中，并没有所谓的通用方案，不同的技术方案都有其适用场景与优缺点。在有限的人力、物力跟时间资源下，一个能够快速迭代、方便扩展的系统才是好的系统。

IM 核心概念¶

用户：系统的使用者；
消息：用户之间的沟通内容。在 IM 系统中通常包括文本消息、表情消息、图片消息、语音消息、视频消息、文件消息等；
会话：两个用户之间因聊天而建立起的关联；
群：多个用户之间因聊天而建立起的关联；
终端：用户使用 IM 系统的机器或客户端（Android 端、iOS 端、Web 端、PC 客户端等）；
未读数：用户尚未阅读的消息数量；
用户状态：用户当前在线、离线、隐身或挂起等状态；
关系链：用户与用户之间的社交关系（单向好友、双向好友、关注关系等）。关系链的存储可以使用图数据库（如 Neo4j），也可以使用关系型数据库；
单聊：一对一私聊；
群聊：多人群组聊天；
客服：电商与服务领域中，用户与售前/售后人员的咨询通道；
消息分流：当店铺有多个客服时，根据规则（客服是否在线、繁忙程度、咨询类型等）决定将用户消息分流给哪个客服；
信箱（Timeline）：接收与发送消息的单向或双向有序队列。

读扩散 vs 写扩散¶

1. 读扩散（Read Fan-out / Pull）¶

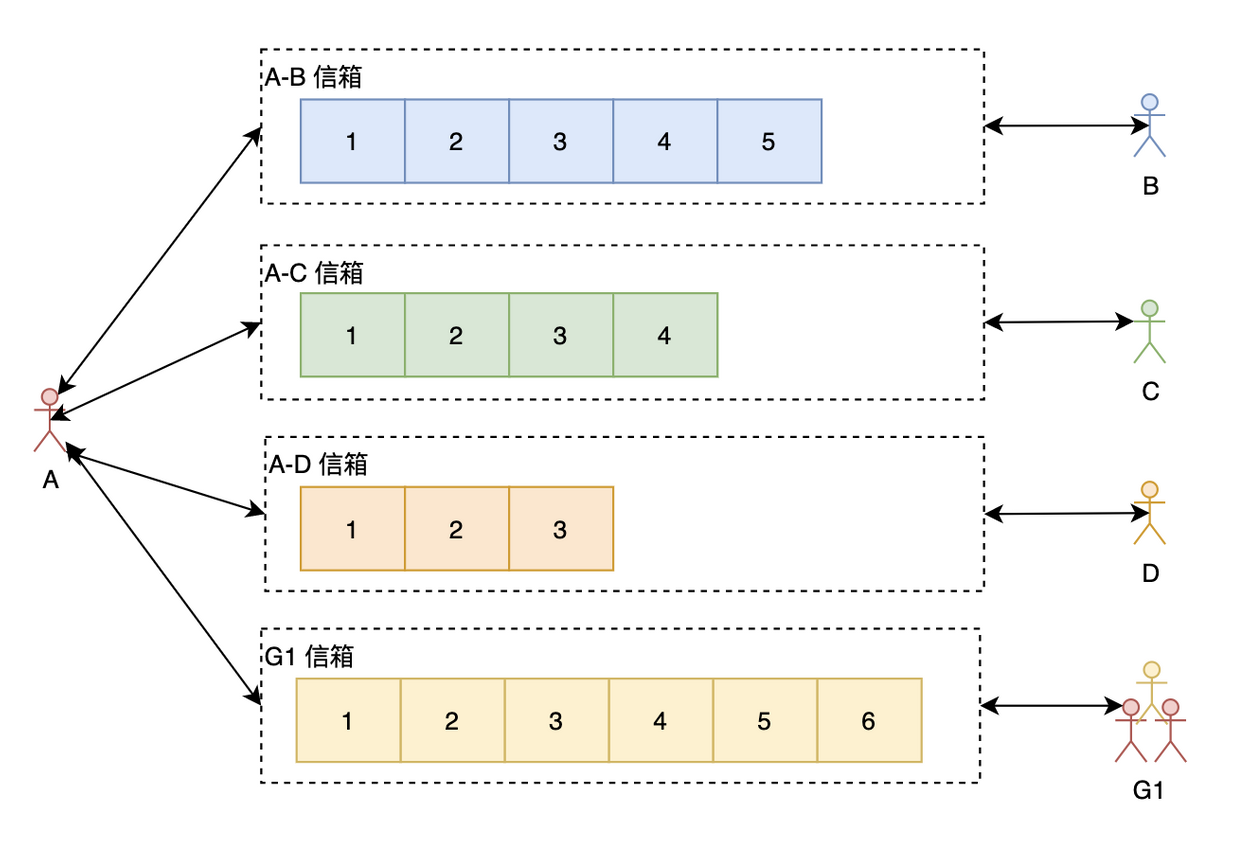

如上图所示，用户 A 与每个聊天对象和群组都有一个独立信箱（Timeline）。A 在查看聊天信息时需要读取所有有新消息的信箱。

优点：
写操作很轻量：无论是单聊还是群聊，发送方只需要向对应的信箱写入一次；
历史记录天然有序：每个信箱天然保存了双方的完整聊天记录，方便搜索与回溯。
缺点：
读操作很重：接收方需要拉取所有相关信箱的数据，会产生多次读取操作。

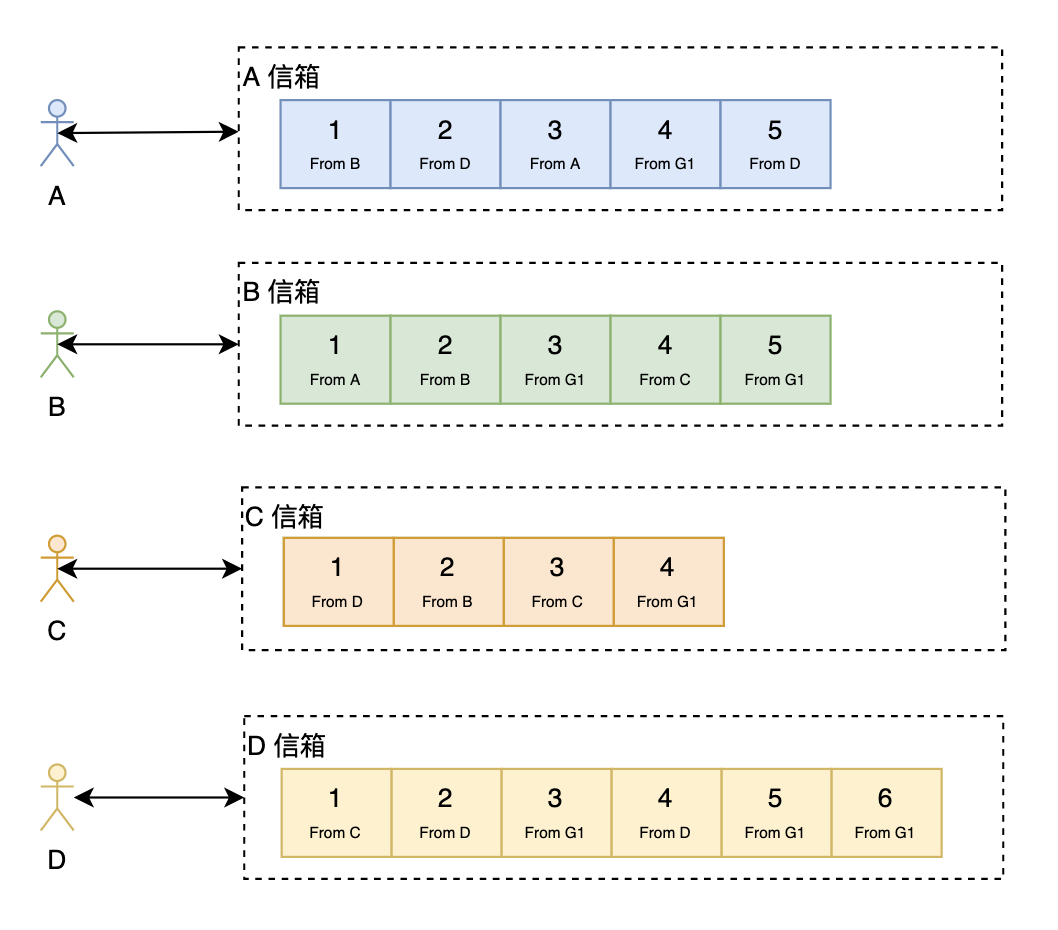

2. 写扩散（Write Fan-out / Push）¶

在写扩散中，每个人都只从自己的个人信箱中读取消息。发消息时的处理方式如下：

单聊：向自己的信箱和对方的信箱各写一份消息；
群聊：向所有群成员的个人信箱中各写一份消息。
优点：
读操作很轻量：用户只需要读取自己的个人信箱；
多终端同步简单：方便按时间线做多端同步。
缺点：
写操作很重：特别是对于大群聊，写操作会被大幅放大（Fan-out）。

唯一 ID 设计¶

在 IM 系统中需要生成唯一 ID 的主要场景有：会话 ID 与 消息 ID。

常见 ID 生成方案：

UUID
基于 Snowflake（雪花算法）的 ID 生成方式
基于数据库号段（Segment）的生成方式
基于 Redis 或数据库自增 ID 生成方式
基于特定业务规则拼接的唯一 ID

详见参考文章：分布式唯一 ID 解析

消息 ID 设计要点¶

消息 ID 必须保持递增：
递增 ID 能够利用存储引擎（如 B+ 树或 LSM 树）的局部性原理，让相邻消息紧凑存储，大幅提升写入与范围读取性能；若随机或无序，会产生严重的随机 I/O 与存储碎片。
全局递增 vs 用户级别递增 vs 会话级别递增：
全局递增：消息 ID 在全系统按时间单调递增（如 Snowflake）。读扩散模式下可利用全局 ID 判断消息缺失；
用户级别递增：消息 ID 仅保证在单个用户的个人信箱中递增（典型代表：微信）；
会话级别递增：消息 ID 仅保证在单个会话内递增（典型代表：QQ）。
连续递增 vs 单调递增：
连续递增（1, 2, 3...）：客户端若发现接收到的 ID 不连续，可立刻感知消息丢失并向服务端补拉；
单调递增：只需保证后续 ID 大于此前 ID。

总结：

写扩散：个人 Timeline ID 采用用户级别递增，消息 ID 全局递增且保证单调递增即可；

读扩散：消息 ID 采用会话级别递增，且最好保持连续递增。

会话 ID 设计要点¶

会话 ID 可采用全局递增 ID + 映射表保存 from_user_id、to_user_id 与 conversation_id 的关系。

对于 32 位整型用户 ID，可以通过位运算直接拼接：

conversation_id = (min(from_id, to_id) << 32) | max(from_id, to_id)

注意：如果后续用户 ID 扩展至 64 位，该方案将无法继续使用，因此建议使用独立的全局自增号段来生成会话 ID。

推模式 vs 拉模式 vs 推拉结合模式¶

在 IM 系统中，新消息的获取通常有三种方式：

推模式（Push）：服务器有新消息时主动推送给客户端（基于 WebSocket 或 TCP 长连接）；
拉模式（Pull）：由客户端定期主动发起 HTTP 请求拉取新消息，通常用于获取历史消息；
推拉结合模式（Push + Pull）：服务器有新消息时仅推送一个轻量级的“新消息通知”，客户端收到通知后再向服务端拉取具体消息内容。

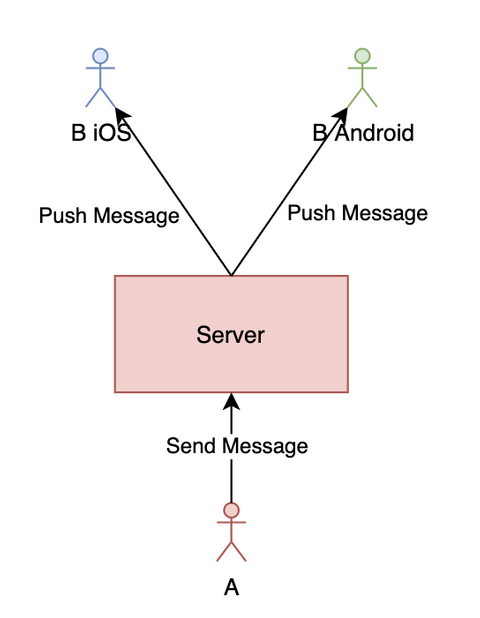

推模式示意图¶

由于移动网络不稳定，基于长连接的推送可能会因客户端“假在线”而导致推送丢失。

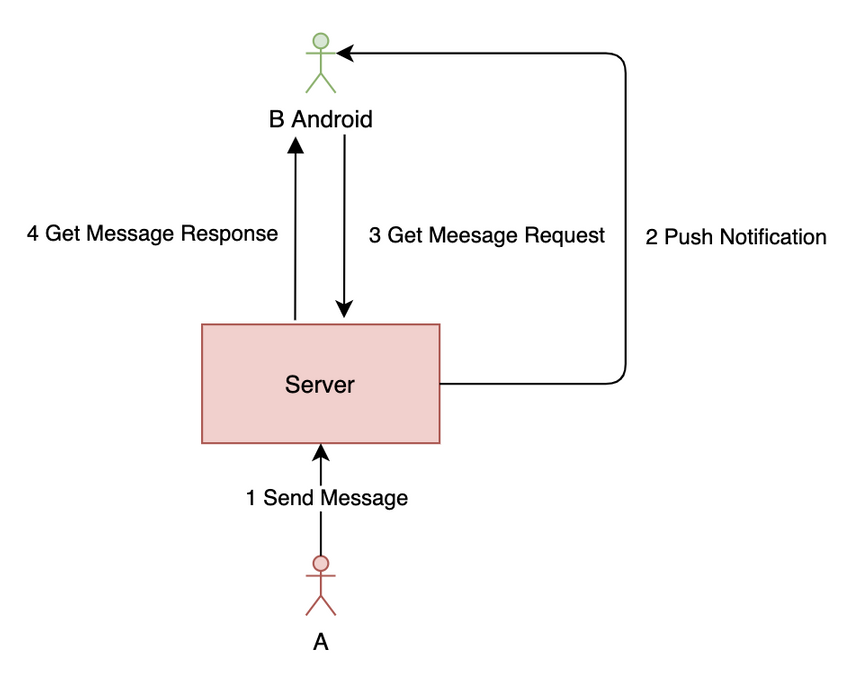

推拉结合模式示意图¶

推拉结合模式通过推送通知 + 客户端定时兜底拉取，完美解决了纯推模式下可能丢失消息的问题。推拉结合模式通常推荐搭配 写扩散 使用。

业界主流解决方案¶

1. 微信¶

微信后台架构核心采用：写扩散 + 推拉结合。由于群聊同样采用写扩散，因此微信对群人数设置了上限（如 500 人上限）。

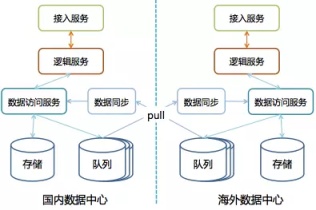

微信采用了多数据中心与异地多活架构：

每个数据中心拥有全量数据，用户被路由归属于指定数据中心，保证单点读写与一致性。数据中心间通过消息队列同步，底层采用 PaxosStore 保证强一致。

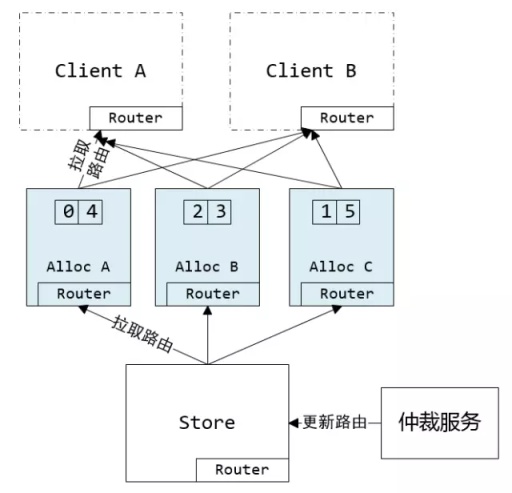

序列号生成机制：采用 基于申请 DB 步长的生成方式 + 用户级别递增。

2. 钉钉¶

钉钉最开始采用写扩散模型，后针对超级大群优化为了读写结合/读扩散模型。在存储层，阿里引入了 Tablestore 支撑主键列自增，实现了用户级别的自增 ID 序列。

3. Twitter (Feeds)¶

Twitter 在 ID 生成上采用了著名的 Snowflake 算法（全局单调递增）：

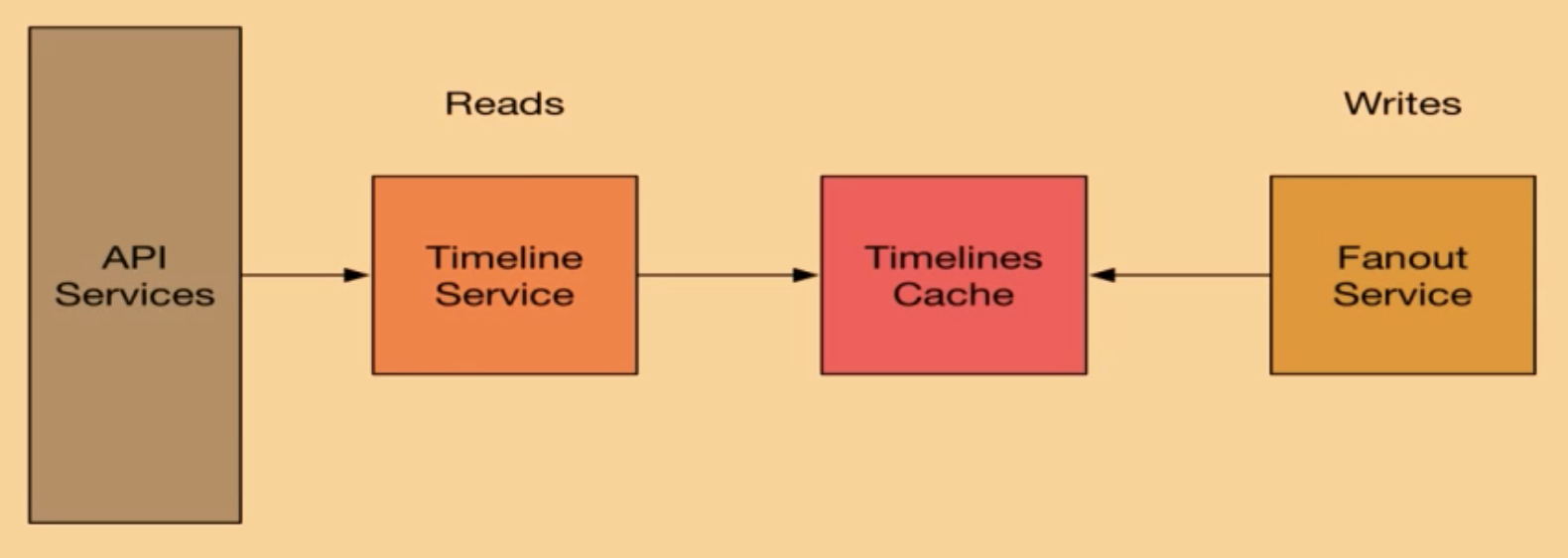

Twitter 最早采用纯写扩散模型：

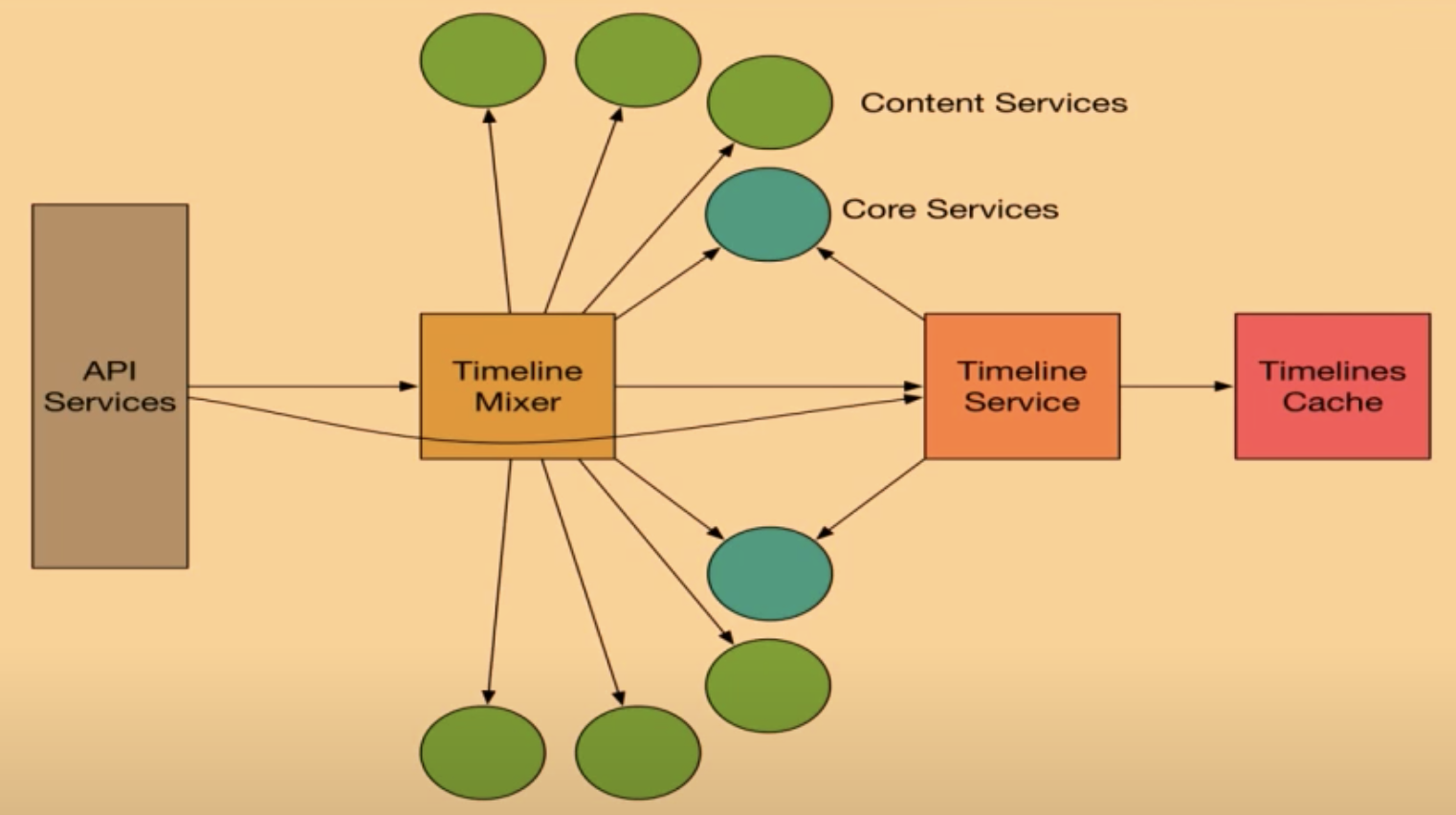

为了解决大 V（Followers 数极多）写扩散爆炸的问题，Twitter 演进为 写扩散 + 读扩散结合 的混合模型：普通用户采用写扩散，大 V 采用读扩散，在前端通过 Timeline Mixer 进行实时聚合。

4. 58 到家¶

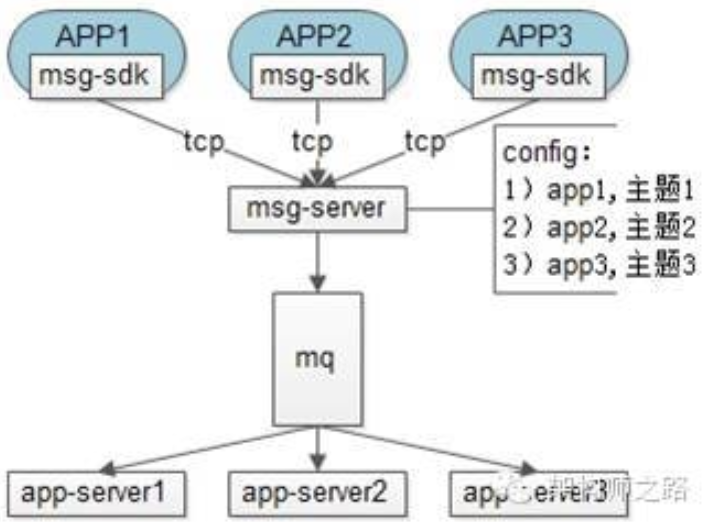

58 到家实现了通用的实时消息平台：

采用 ACK 确认机制保证消息可靠投递：消息落库 -> 推送客户端 -> 客户端 ACK 回执 -> 服务端删除暂存消息。

IM 核心问题与实战技巧¶

1. 如何保证消息的实时性¶

协议选择：TCP Socket 自定义协议、UDP 协议（QQ）、HTTP 长轮询/WebSocket；
并发度控制：推送大群消息时必须引入线程池与 MQ 并行推送，防止队列前端阻塞后端。

2. 如何保证消息时序¶

前端异步发送时带上本地递增序号；
服务端 MQ 拆分时按 from_user_id 或 conversation_id 进行 Hash Sharding，确保同一个会话的消息在同一个队列中有序处理。

3. 用户在线状态管理¶

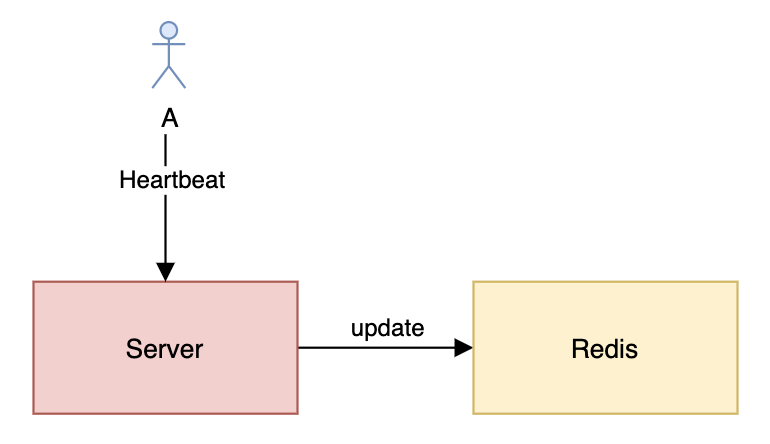

方案 A：基于 Redis 管理在线状态¶

通过客户端定时心跳刷新 Redis 中的过期时间，避免连接异常断开导致的假在线。

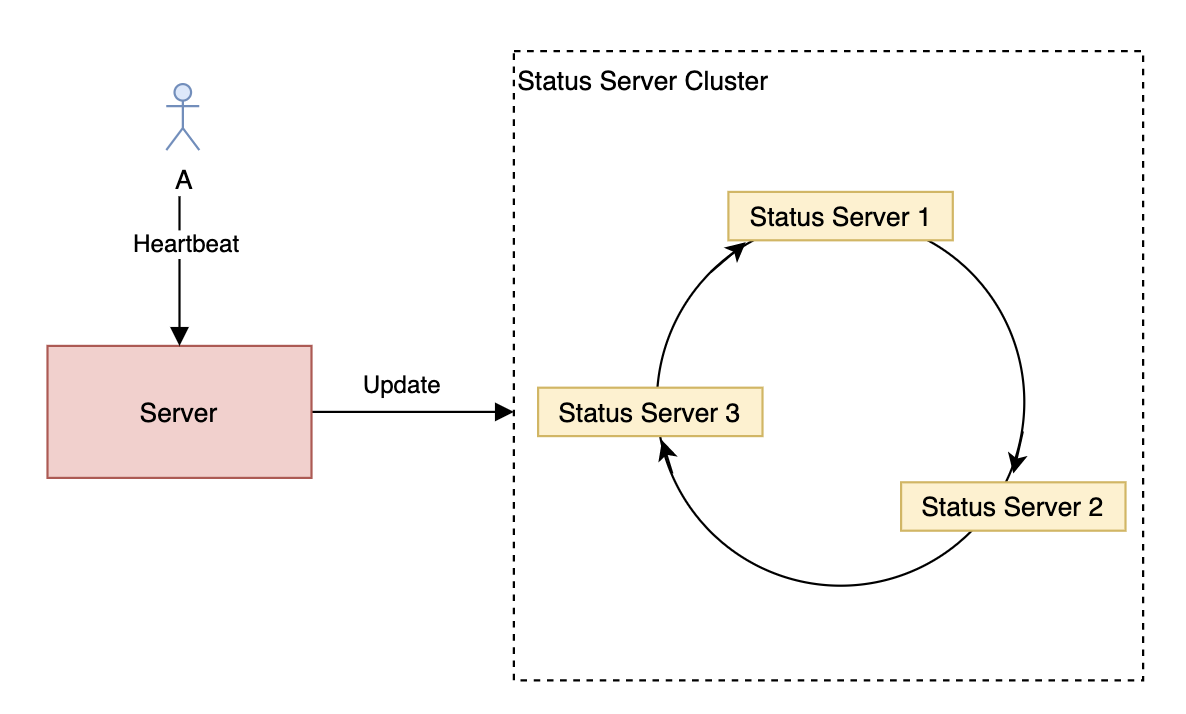

方案 B：基于分布式一致性哈希管理在线状态¶

通过一致性哈希节点管理连接状态，注意扩缩容时需要做状态迁移与虚拟节点配置。

4. 多端同步实现¶

读扩散多端同步¶

每个会话维护连续递增 ID。客户端收到推送后校验 ID 是否连续，若断层则向服务端补拉。

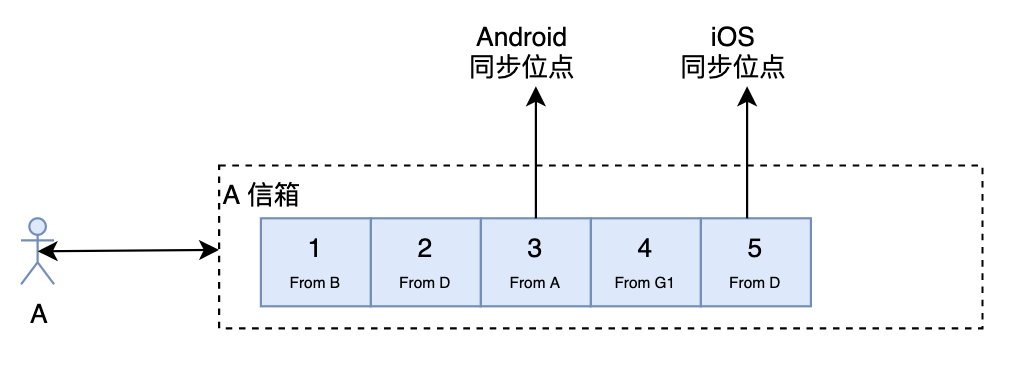

写扩散多端同步¶

客户端保存上一次同步的全局位点（Sync Offset），同步时只需带上该 Offset，服务端返回大于该 Offset 的所有新消息并更新位点。

5. 未读数处理¶

读扩散：在服务端原子维护会话未读数与总未读数（利用 Redis multi 事务或 Lua 脚本）；
写扩散：服务端弱化会话概念，未读数交由客户端根据收到的消息与已读事件自行计算。

6. 数据冷热分离架构¶

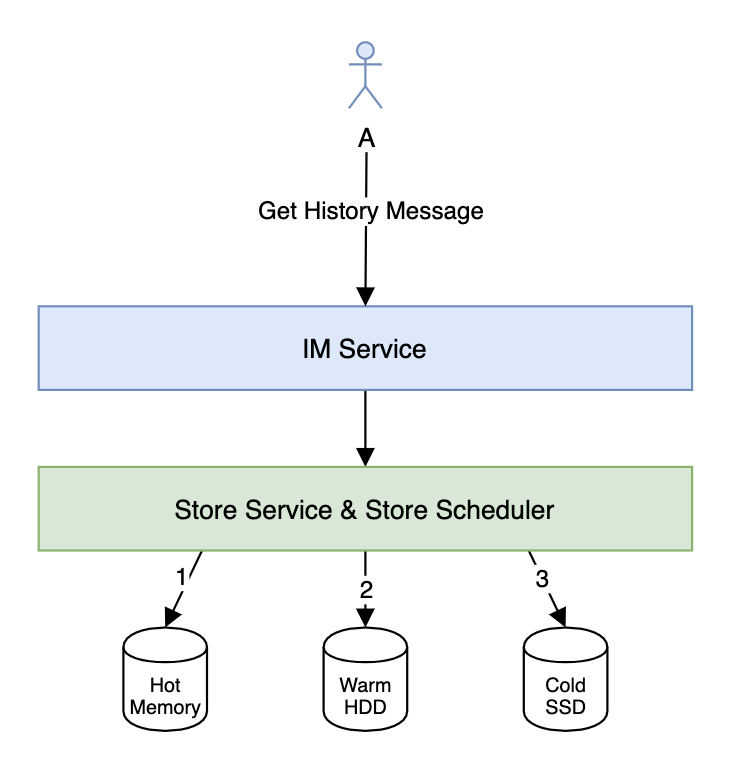

对于历史消息，随时间推移访问概率剧烈下降。一般采用 HWC（Hot-Warm-Cold） 三级冷热分离架构：

Hot 层：近期热数据，保存在 Redis 内存中；
Warm 层：近几个月数据，保存在 HBase / Tablestore / Cassandra 等 NoSQL 中；
Cold 层：远古历史数据，归档到 HDFS / OSS / 归档数据库中。

7. 接入层长连接负载均衡¶

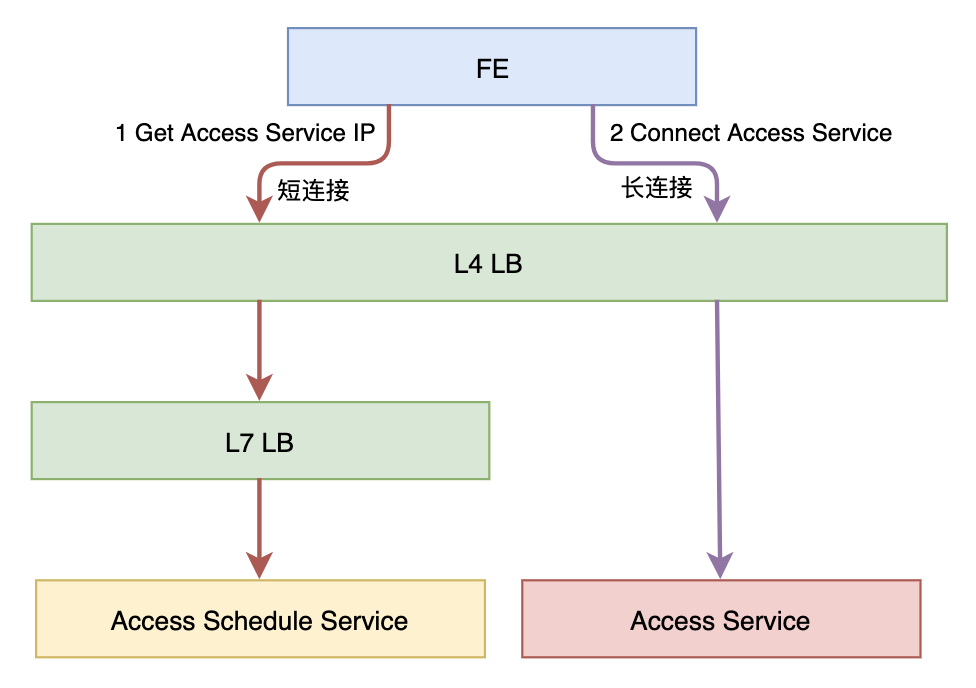

引入 Access Schedule Service（调度服务），客户端先向调度服务请求分配的最佳接入节点（考虑就近接入、节点负载、灰度策略），再与具体的 Access Service 建立 TCP/WebSocket 长连接，避免配置 Reload 导致的连接大面积中断。

总结与架构心得¶

灰度！灰度！灰度！
监控！监控！监控！
告警！告警！告警！
缓存！缓存！缓存！
限流！熔断！降级！
低耦合，高内聚！
避免单点，拥抱无状态！
评估！评估！评估！
压测！压测！压测！
