14 我那不为人知的秘密是什么 - TCP（二）¶

我们之前学习 IP 的时候，就是把 IP 的 header 彻底的分析了一番是不是，既然我已经给自己挖了这个坑，就一定要把这个坑填好，我们现在来一起学习一下 TCP 的 header。

TCP Header¶

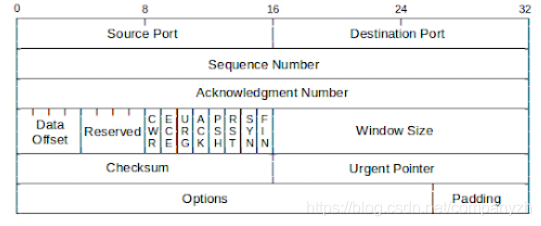

上图就是一个 TCP Header 的文件。我们还是一点点的来分析。 Source Port（源端口）：源 TCP 的用户 Destination Port（目标端口）：目标 TCP 用户的端口 Sequence Number（序列号）: 第一个数据字节的序列号（SYN 标志除外）。如果设置了 SYN，则此字段包含初始序列号（ISN）。下面的例子很严重依赖这个序列号，你想不明白都难。 Acknowledgment Number（确认号）: 包含 TCP 期望接收的下一个数据的序列号。 Data Offset（数据偏移）: 头中 32 位字的数量。 Reserved（保留）: 为以后保留使用。 Flags（标识）:这里有几种数值，我在下面扩展讲。 Window （窗口大小）：TCP 流量控制的一个手段，用来告诉对端 TCP 缓冲区还能容纳多少字节。 CheckSum（校验）: 由发送方填充，接收方对报文段执行 CRC 算法以检验 TCP 报文段在传输中是否损坏。 Urgent Pointer（紧急指针）：一个正的偏移量，它和序号段的值相加表示最后一个紧急数据的下一字节的序号，接收方可以通过此来知道有多少紧急的数据用过来。 Options + Padding:可选和填充项。

Flags¶

CWR：拥塞窗口减少标志 ECE: ECN 响应标志被用来在 TCP3 次握手时表明一个 TCP 端是具备 ECN 功能的 URG: 紧急标志 ACK: 确认标志，还记得三次握手吗 RST: Reset 连接，（看林志玲内衣的例子，我相信你一辈子都不会忘） SYN: 同步序列号 FIN: 发送方没有数据了，想想四次分手

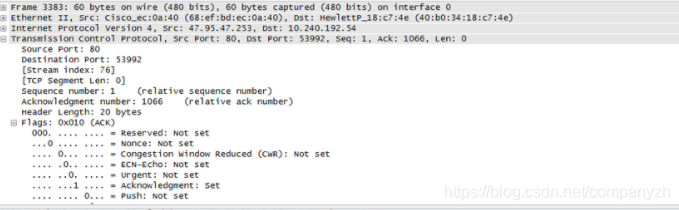

我们来看一下这个图，这个还是用 wireshark 抓下来的包，你可以从图上清楚的看到我们上面讲的 TCP header 都在实际的包中。

那背后无形的大手¶

我们现在开始进行更深层次的讨论，那就是 TCP 如何提供可靠的传输呢？简单的说就是使用序列号和确认号。

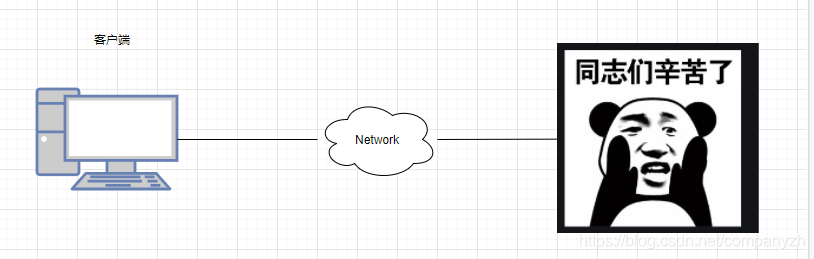

到目前为止，我们了解了三次握手以及握手背后的本质。其中包含 SYN，SYN-ACK 和 ACK。然后建立连接开始通信。我们现在就来看一下通信是怎么实现的？比如说下面这个图

客户端要从服务器获得这个精美的图片，但是图片太大，不可能一次性的发送，服务器要做的就是把它分割成几个部分。还记得我们之前看的那个 Segment 部分里的 Payload 吗？这个图片就可以放到那个部分。这个 payload 最大可以使用的容量是 1460 bytes，所以你不能放超过这个限制的数据。我们之前的那个 Segment 里面是不是还有序列号和确认号。因为我们还没有发送或者接收任何的数据。所以我们可以给这个序列号为 1。确认号也是 1。序列号代表我发送的数据的第一个字节数。我还没有发送任何数据，所以最开始是 1。我把这个图片分成固定的大小，比如说每一小部分就是 250 bytes，那么我们上面说的最大容量是 1460 bytes。所以我们可以在这个 payload 里面放五个图片分割之后的部分对不对。那就是 1250 bytes，然后把这个 Segment 包装到 Packet 里，然后从服务器端发送到客户端。然后客户端收到这个 Packet，是不是要开始剖洋葱，把 Packet 打开，从 Segment 里面取出这 5 个分割的图片部分，然后组装这个图片。客户端这个时候已经收到了从 1 到 1250 字节的数据对不对。然后该到客户端操作了。

客户端也要开始构建自己的 Segment 了，这个 Segment 要确认收到了刚刚的 1250 bytes 的图片数据。这里要注意，客户端发送的这个序列号还是 1，为什么呢？因为客户端还没有发送任何的数据给服务器对不对，所以序列号还是 1。客户端可以发数据也可以不发数据，我们这里比较重要的是什么？是这个确认号，现在的确认号是 1251。聪明的你会不会问为什么是 1251 不是 1250，这里你要记住，这个确认号要永远比你接收到的最大的字节数加 1，因为客户端收到了 1-1250，之所以要发送回 1251，是为了告诉服务器你现在可以发送 1251 这个字节后面的数据了。然后把这个 Segment 封装到 Packet 里，发送给服务器。

服务器收到之后，打开这个包裹，看到消息，说好的，你已经收到了 1-1250，我现在开始发送 1251，是不是又可以放 5 个图片的部分到 payload，然后把序列号改成 1251，确认号还是 1，然后走你，再发送给客户端。

客户端这个时候还是重复上面的动作，拆开包裹，取出照片，组合收到的照片部分。也许你还很年轻，但是在大概 1992 年的时候下载图片其实就是这样，你会发现没有下载完的图片会一点点的展示，有的部分有，有的没有。当然我这里只是给你掰开了细细的讲。让你可以明白的更加透彻。这个时候客户端又要重新构建了，你自己想一下，这个确认号和序列号应该是什么，是不是序列号还是 1，因为还是没有数据要发送给服务器，然后确认号这个时候是 2501 了吧。因为客户端已经收到了 2500 bytes 了。需要告诉服务器的是我要开始接收 2501 以后的字节了。

然后这个球又到了服务器这边了，我就不再讲的那么细致了，简写一下，就是现在的新 Segment，是不是序列号变成 2501 了，确认号还是 1。世界不可能永远那么美好。这个时候，当服务器把这个消息发给客户端的时候，由于某种原因，可能是哥斯拉入侵。这个消息弄丢了。世界末日了吗？当然不会。这个时候是 TCP 展现真正技术的时候了。我们来看一下 TCP 是如何解决这个问题的。

现在数据丢了，但是服务器还不知道这个消息是不是丢了，因为它只是发出去了一个消息，后面什么都不知道了。当然客户端也不知道发生了什么。因为客户端什么都没有收到。当然我们这里是放慢了 100 倍的来讲解，实际上，在现实中，如果一个 packet 丢失了，服务器那边可能已经开始发送新的 Packet 了，Anyway，我们继续我们这边的慢动作。服务器那边因为不知道发生了什么，又继续发了一个新的 Packet，序列号是 3751。当客户端收到这个包裹的时候，会放到对应的位置，但是问题来了。是不是缺少 2501-3750 这个部分。这个时候客户端会发送一个特殊的 Segment，在 FLAG 部分，发送的是 SACK 也就是 Selective ACK, 确认号是 5001 2501-3750。这说明什么意思呢？这是告诉服务端，我收到了 5000，但是 2501-3750 我没有收到。所以我需要 5001 之后的部分以及 2501-3750 这部分。客户端把这 Segment 打包好后发给服务器。

服务器收到了之后呢，自然表示很惊讶对不对，但是作为信誉极好的卖家来说，既然快递丢了，我已经重新发送，于是又重新构建了一个新的 Segment 包含 2501-3750 这部分的数据发送给客户端。不可能总是丢同一个包裹吗，这次就很正常的发送给了客户端。客户端收到了之后，就又开始拆包，组装。客户端知道应该要放到哪里，因为有序列号告诉客户端，这个数据要放到哪里。然后再发送会 ACK 的 Segment，告诉服务器我现在需要 5001 以后的数据。然后发给服务器。

这个时候服务器把最后的部分都发送给了客户端，客户端也完美的拼接好了照片，但是客户端不知道已经完全发送完毕了。客户端会继续的发送说，我需要 6251 之后的数据。但是服务器端是知道数据已经全部发完了，所以服务器会发送一个 Segment，其中的 Flag 部分是 FIN。还记得这个吗？这个是要开始分手的标志了。当然这个时候 Payload 上什么数据都没有。然后就开始了分手流程。完成了四次分手。这个会话就结束了。当然客户端会给服务端一个五星好评呀。因为毕竟没有丢失数据吗。这就是一个 TCP 从建立，传输然后分手的全过程。这其中虽然发生了一点小意外，但是 TCP 凭借着出色的确认号和序列号机制保住了稳定传输这个称号。

希望你不要觉得我讲的很啰嗦。因为我是希望你能彻底的理解这个过程，还有文字的表达毕竟不如语言表达。总之还是希望读者可以彻底的理解和掌握这部分的知识。当然如果你去阿里面试的时候，千万不要把我这一篇原原本本的讲给面试官呀，不然面试官会听睡着，然后默默的和你开启四次分手了。好。希望你可以彻底明白。
