41 加餐：一键通关服务发布全流程

在前面的课时中，我们已经将整个 Dubbo 的核心实现进行了分析。接下来的两个课时，我们将串联 Dubbo 中的这些核心实现，分析 Dubbo 服务发布 和 服务引用 的全流程，帮助你将之前课时介绍的独立知识点联系起来，形成一个完整整体。

本课时我们就先来重点关注 Provider 节点发布服务的过程，在这个过程中会使用到之前介绍的很多 Dubbo 核心组件。我们从 DubboBootstrap 这个入口类开始介绍，分析 Provider URL 的组装以及服务发布流程，其中会详细介绍本地发布和远程发布的核心流程。

DubboBootstrap 入口

在[第 01 课时]dubbo-demo-api-provider 示例的 Provider 实现中我们可以看到，整个 Provider 节点的启动入口是 DubboBootstrap.start() 方法，在该方法中会执行一些初始化操作，以及一些状态控制字段的更新，具体实现如下：

public DubboBootstrap start() {
    if (started.compareAndSet(false, true)) { // CAS操作，保证启动一次
        ready.set(false); // 用于判断当前节点是否已经启动完毕，在后面的Dubbo QoS中会使用到该字段
        // 初始化一些基础组件，例如，配置中心相关组件、事件监听、元数据相关组件，这些组件在后面将会进行介绍
        initialize();
        // 重点：发布服务
        exportServices();
        if (!isOnlyRegisterProvider() || hasExportedServices()) {
            // 用于暴露本地元数据服务，后面介绍元数据的时候会深入介绍该部分的内容
            exportMetadataService();
            // 用于将服务实例注册到专用于服务发现的注册中心
            registerServiceInstance();
        }
        // 处理Consumer的ReferenceConfig
        referServices();
        if (asyncExportingFutures.size() > 0) {
            // 异步发布服务，会启动一个线程监听发布是否完成，完成之后会将ready设置为true
            new Thread(() -> {
                this.awaitFinish();
                ready.set(true);
            }).start();
        } else { // 同步发布服务成功之后，会将ready设置为true
            ready.set(true);
        }
    }
    return this;
}

不仅是直接通过 API 启动 Provider 的方式会使用到 DubboBootstrap，在 Spring 与 Dubbo 集成的时候也是使用 DubboBootstrap 作为服务发布入口的，具体逻辑在 DubboBootstrapApplicationListener 这个 Spring Context 监听器中，如下所示：

public class DubboBootstrapApplicationListener extends OneTimeExecutionApplicationContextEventListener
implements Ordered {
private final DubboBootstrap dubboBootstrap;
public DubboBootstrapApplicationListener() {
// 初始化DubboBootstrap对象
this.dubboBootstrap = DubboBootstrap.getInstance();
}
@Override
public void onApplicationContextEvent(ApplicationContextEvent event) {
// 监听ContextRefreshedEvent事件和ContextClosedEvent事件
if (event instanceof ContextRefreshedEvent) {
onContextRefreshedEvent((ContextRefreshedEvent) event);
} else if (event instanceof ContextClosedEvent) {
onContextClosedEvent((ContextClosedEvent) event);
}
}
private void onContextRefreshedEvent(ContextRefreshedEvent event) {
dubboBootstrap.start(); // 启动DubboBootstrap
}
private void onContextClosedEvent(ContextClosedEvent event) {
dubboBootstrap.stop();
}
@Override
public int getOrder() {
return LOWEST_PRECEDENCE;
}
}

这里我们重点关注的是 exportServices() 方法，它是服务发布核心逻辑的入口，其中每一个服务接口都会转换为对应的 ServiceConfig 实例，然后通过代理的方式转换成 Invoker，最终转换成 Exporter 进行发布。服务发布流程中涉及的核心对象转换，如下图所示：

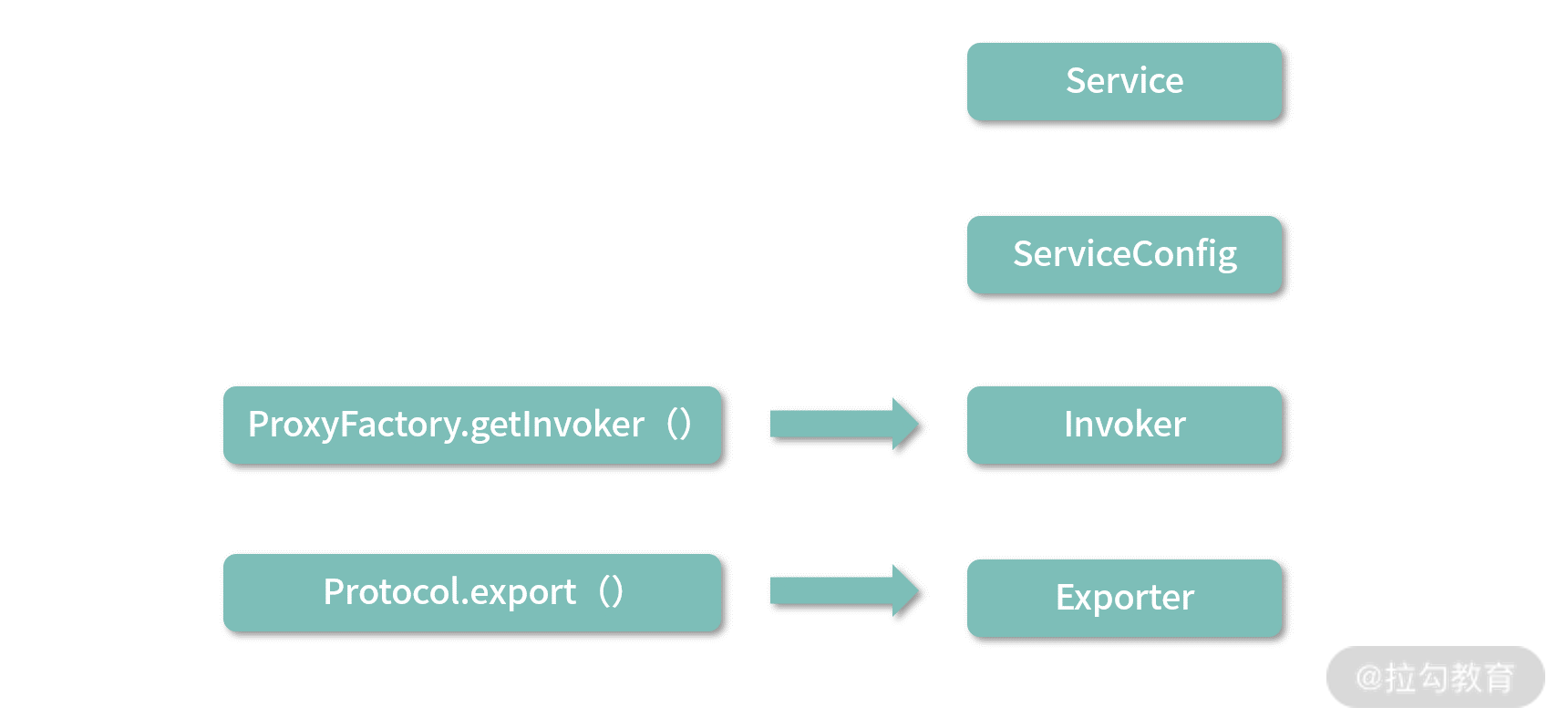

服务发布核心流程图

exportServices() 方法的具体实现如下：

private void exportServices() {
// 从配置管理器中获取到所有的要暴露的服务配置，一个接口类对应一个ServiceConfigBase实例
configManager.getServices().forEach(sc -> {
ServiceConfig serviceConfig = (ServiceConfig) sc;
serviceConfig.setBootstrap(this);
if (exportAsync) { // 异步模式，获取一个线程池来异步执行服务发布逻辑
ExecutorService executor = executorRepository.getServiceExporterExecutor();
Future\<?> future = executor.submit(() -> {
sc.export();
exportedServices.add(sc);
});
// 记录异步发布的Future
asyncExportingFutures.add(future);
} else {// 同步发布
sc.export();
exportedServices.add(sc);
}
});
}

ServiceConfig

在 ServiceConfig.export() 方法中，服务发布的第一步是检查参数，第二步会根据当前配置决定是延迟发布还是立即调用 doExport() 方法进行发布，第三步会通过 exported() 方法回调相关监听器，具体实现如下：

public synchronized void export() {
if (!shouldExport()) {
return;
}
if (bootstrap == null) {
bootstrap = DubboBootstrap.getInstance();
bootstrap.init();
}
// 检查并更新各项配置
checkAndUpdateSubConfigs();
... // 初始化元数据相关服务
if (shouldDelay()) { // 延迟发布
DELAY_EXPORT_EXECUTOR.schedule(this::doExport, getDelay(), TimeUnit.MILLISECONDS);
} else { // 立即发布
doExport();
}
exported(); // 回调监听器
}

在 checkAndUpdateSubConfigs() 方法中，会去检查各项配置是否合理，并补齐一些缺省的配置信息，这个方法非常冗长，这里就不再展示，你若感兴趣的话可以参考源码进行学习。

完成配置的检查之后，再来看 doExport() 方法，其中首先调用 loadRegistries() 方法加载注册中心信息，即将 RegistryConfig 配置解析成 registryUrl。无论是使用 XML、Annotation，还是 API 配置方式，都可以配置多个注册中心地址，一个服务接口可以同时注册在多个不同的注册中心。

RegistryConfig 是 Dubbo 的多个配置对象之一，可以通过解析 XML、Annotation 中注册中心相关的配置得到，对应的配置如下（当然，也可以直接通过 API 创建得到）：

\<dubbo:registry address="zookeeper://127.0.0.1:2181" protocol="zookeeper" port="2181" />

RegistryUrl 的格式大致如下（为了方便查看，这里将每个 URL 参数单独放在一行中展示）：

// path是Zookeeper的地址
registry://127.0.0.1:2181/org.apache.dubbo.registry.RegistryService?
application=dubbo-demo-api-provider
&dubbo=2.0.2
&pid=9405
&registry=zookeeper // 使用的注册中心是Zookeeper
&timestamp=1600307343086

加载注册中心信息得到 RegistryUrl 之后，会遍历所有的 ProtocolConfig，依次调用 doExportUrlsFor1Protocol(protocolConfig, registryURLs) 在每个注册中心发布服务。一个服务接口可以以多种协议进行发布，每种协议都对应一个 ProtocolConfig，例如我们在 Demo 示例中，只使用了 dubbo 协议，对应的配置是：<dubbo:protocol name="dubbo" />。

组装服务 URL

doExportUrlsFor1Protocol() 方法的代码非常长，这里我们分成两个部分进行介绍：一部分是组装服务的 URL，另一部分就是后面紧接着介绍的服务发布。组装服务的 URL 核心步骤有如下 7 步。

  1. 获取此次发布使用的协议，默认使用 dubbo 协议。
  2. 设置服务 URL 中的参数，这里会从 MetricsConfig、ApplicationConfig、ModuleConfig、ProviderConfig、ProtocolConfig 中获取配置信息，并作为参数添加到 URL 中。这里调用的 appendParameters() 方法会将 AbstractConfig 中的配置信息存储到 Map 集合中，后续在构造 URL 的时候，会将该集合中的 KV 作为 URL 的参数。
  3. 解析指定方法的 MethodConfig 配置以及方法参数的 ArgumentConfig 配置，得到的配置信息也是记录到 Map 集合中，后续作为 URL 参数。
  4. 根据此次调用是泛化调用还是普通调用，向 Map 集合中添加不同的键值对。
  5. 获取 token 配置，并添加到 Map 集合中，默认随机生成 UUID。
  6. 获取 host、port 值，并开始组装服务的 URL。
  7. 根据 Configurator 覆盖或新增 URL 参数。

下面是 doExportUrlsFor1Protocol() 方法组装 URL 的核心实现：

private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs) {
String name = protocolConfig.getName(); // 获取协议名称
if (StringUtils.isEmpty(name)) { // 默认使用Dubbo协议
name = DUBBO;
}
Map\<String, String> map = new HashMap\<String, String>(); // 记录URL的参数
map.put(SIDE_KEY, PROVIDER_SIDE); // side参数
// 添加URL参数，例如Dubbo版本、时间戳、当前PID等
ServiceConfig.appendRuntimeParameters(map);
// 下面会从各个Config获取参数，例如，application、interface参数等
AbstractConfig.appendParameters(map, getMetrics());
AbstractConfig.appendParameters(map, getApplication());
AbstractConfig.appendParameters(map, getModule());
AbstractConfig.appendParameters(map, provider);
AbstractConfig.appendParameters(map, protocolConfig);
AbstractConfig.appendParameters(map, this);
MetadataReportConfig metadataReportConfig = getMetadataReportConfig();
if (metadataReportConfig != null && metadataReportConfig.isValid()) {
map.putIfAbsent(METADATA_KEY, REMOTE_METADATA_STORAGE_TYPE);
}
if (CollectionUtils.isNotEmpty(getMethods())) { // 从MethodConfig中获取URL参数
for (MethodConfig method : getMethods()) {
AbstractConfig.appendParameters(map, method, method.getName());
String retryKey = method.getName() + ".retry";
if (map.containsKey(retryKey)) {
String retryValue = map.remove(retryKey);
if ("false".equals(retryValue)) {
map.put(method.getName() + ".retries", "0");
}
}
List<ArgumentConfig> arguments = method.getArguments();
if (CollectionUtils.isNotEmpty(arguments)) {
for (ArgumentConfig argument : arguments) { // 从ArgumentConfig中获取URL参数
... ...
}
}
}
}
if (ProtocolUtils.isGeneric(generic)) { // 根据generic是否为true，向map中添加不同的信息
map.put(GENERIC_KEY, generic);
map.put(METHODS_KEY, ANY_VALUE);
} else {
String revision = Version.getVersion(interfaceClass, version);
if (revision != null && revision.length() > 0) {
map.put(REVISION_KEY, revision);
}
String\[\] methods = Wrapper.getWrapper(interfaceClass).getMethodNames();
if (methods.length == 0) {
map.put(METHODS_KEY, ANY_VALUE);
} else {
// 添加method参数
map.put(METHODS_KEY, StringUtils.join(new HashSet<String>(Arrays.asList(methods)), ","));
}
}
// 添加token到map集合中，默认随机生成UUID
if(ConfigUtils.isEmpty(token) && provider != null) {
token = provider.getToken();
}
if (!ConfigUtils.isEmpty(token)) {
if (ConfigUtils.isDefault(token)) {
map.put(TOKEN_KEY, UUID.randomUUID().toString());
} else {
map.put(TOKEN_KEY, token);
}
}
// 将map数据放入serviceMetadata中，这与元数据相关，后面再详细介绍其作用
serviceMetadata.getAttachments().putAll(map);
// 获取host、port值
String host = findConfigedHosts(protocolConfig, registryURLs, map);
Integer port = findConfigedPorts(protocolConfig, name, map);
// 根据上面获取的host、port以及前文获取的map集合组装URL
URL url = new URL(name, host, port, getContextPath(protocolConfig).map(p -> p + "/" + path).orElse(path), map);
// 通过Configurator覆盖或添加新的参数
if (ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
.hasExtension(url.getProtocol())) {
url = ExtensionLoader.getExtensionLoader(ConfiguratorFactory.class)
.getExtension(url.getProtocol()).getConfigurator(url).configure(url);
}
... ...
}

经过上述准备操作之后，得到的服务 URL 如下所示（为了方便查看，这里将每个 URL 参数单独放在一行中展示）：

dubbo://172.17.108.185:20880/org.apache.dubbo.demo.DemoService?
anyhost=true
&application=dubbo-demo-api-provider
&bind.ip=172.17.108.185
&bind.port=20880
&default=true
&deprecated=false
&dubbo=2.0.2
&dynamic=true
&generic=false
&interface=org.apache.dubbo.demo.DemoService
&methods=sayHello,sayHelloAsync
&pid=3918
&release=
&side=provider
&timestamp=1600437404483

服务发布入口

完成了服务 URL 的组装之后，doExportUrlsFor1Protocol() 方法开始执行服务发布。服务发布可以分为 远程发布 和 本地发布，具体发布方式与服务 URL 中的 scope 参数有关。

scope 参数有三个可选值，分别是 none、remote 和 local，分别代表不发布、发布到本地和发布到远端注册中心，从下面介绍的 doExportUrlsFor1Protocol() 方法代码中可以看到：

  • 发布到本地的条件是 scope != remote；
  • 发布到注册中心的条件是 scope != local。

scope 参数的默认值为 null，也就是说，默认会同时在本地和注册中心发布该服务。下面来看 doExportUrlsFor1Protocol() 方法中发布服务的具体实现：

private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs) {
... ...// 省略组装服务URL的过程
// 从URL中获取scope参数，其中可选值有none、remote、local三个，
// 分别代表不发布、发布到本地以及发布到远端，具体含义在下面一一介绍
String scope = url.getParameter(SCOPE_KEY);
if (!SCOPE_NONE.equalsIgnoreCase(scope)) { //  scope不为none，才进行发布
if (!SCOPE_REMOTE.equalsIgnoreCase(scope)) {// 发布到本地
exportLocal(url);
}
if (!SCOPE_LOCAL.equalsIgnoreCase(scope)) { // 发布到远端的注册中心
if (CollectionUtils.isNotEmpty(registryURLs)) { // 当前配置了至少一个注册中心
for (URL registryURL : registryURLs) { // 向每个注册中心发布服务
// injvm协议只在exportLocal()中有用，不会将服务发布到注册中心
// 所以这里忽略injvm协议
if (LOCAL_PROTOCOL.equalsIgnoreCase(url.getProtocol())){
continue;
}
// 设置服务URL的dynamic参数
url = url.addParameterIfAbsent(DYNAMIC_KEY, registryURL.getParameter(DYNAMIC_KEY));
// 创建monitorUrl，并作为monitor参数添加到服务URL中
URL monitorUrl = ConfigValidationUtils.loadMonitor(this, registryURL);
if (monitorUrl != null) {
url = url.addParameterAndEncoded(MONITOR_KEY, monitorUrl.toFullString());
}
// 设置服务URL的proxy参数，即生成动态代理方式(jdk或是javassist)，作为参数添加到RegistryURL中
String proxy = url.getParameter(PROXY_KEY);
if (StringUtils.isNotEmpty(proxy)) {
registryURL = registryURL.addParameter(PROXY_KEY, proxy);
}
// 为服务实现类的对象创建相应的Invoker，getInvoker()方法的第三个参数中，会将服务URL作为export参数添加到RegistryURL中
// 这里的PROXY_FACTORY是ProxyFactory接口的适配器
Invoker<?> invoker = PROXY_FACTORY.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(EXPORT_KEY, url.toFullString()));
// DelegateProviderMetaDataInvoker是个装饰类，将当前ServiceConfig和Invoker关联起来而已，invoke()方法透传给底层Invoker对象
DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
// 调用Protocol实现，进行发布
// 这里的PROTOCOL是Protocol接口的适配器
Exporter<?> exporter = PROTOCOL.export(wrapperInvoker);
exporters.add(exporter);
}
} else {
// 不存在注册中心，仅发布服务，不会将服务信息发布到注册中心。Consumer没法在注册中心找到该服务的信息，但是可以直连
// 具体的发布过程与上面的过程类似，只不过不会发布到注册中心
Invoker<?> invoker = PROXY_FACTORY.getInvoker(ref, (Class) interfaceClass, url);
DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
Exporter<?> exporter = PROTOCOL.export(wrapperInvoker);
exporters.add(exporter);
}
// 元数据相关操作
WritableMetadataService metadataService = WritableMetadataService.getExtension(url.getParameter(METADATA_KEY, DEFAULT_METADATA_STORAGE_TYPE));
if (metadataService != null) {
metadataService.publishServiceDefinition(url);
}
}
}
this.urls.add(url);
}

本地发布

了解了本地发布、远程发布的入口逻辑之后，下面我们开始深入本地发布的逻辑。

在 exportLocal() 方法中，会将 Protocol 替换成 injvm 协议，将 host 设置成 127.0.0.1，将 port 设置为 0，得到新的 LocalURL，大致如下：

injvm://127.0.0.1/org.apache.dubbo.demo.DemoService?anyhost=true
&application=dubbo-demo-api-provider
&bind.ip=172.17.108.185
&bind.port=20880
&default=true
&deprecated=false
&dubbo=2.0.2
&dynamic=true
&generic=false
&interface=org.apache.dubbo.demo.DemoService
&methods=sayHello,sayHelloAsync
&pid=4249
&release=
&side=provider
&timestamp=1600440074214

之后，会通过 ProxyFactory 接口适配器找到对应的 ProxyFactory 实现（默认使用 JavassistProxyFactory），并调用 getInvoker() 方法创建 Invoker 对象；最后，通过 Protocol 接口的适配器查找到 InjvmProtocol 实现，并调用 export() 方法进行发布。 exportLocal() 方法的具体实现如下：

private void exportLocal(URL url) {
URL local = URLBuilder.from(url) // 创建新URL
.setProtocol(LOCAL_PROTOCOL)
.setHost(LOCALHOST_VALUE)
.setPort(0)
.build();
// 本地发布
Exporter\<?> exporter = PROTOCOL.export(
PROXY_FACTORY.getInvoker(ref, (Class) interfaceClass, local));
exporters.add(exporter);
}

InjvmProtocol 的相关实现比较简单，这里就不再展示，你若感兴趣的话可以参考源码进行学习。

远程发布

介绍完本地发布之后，我们再来看远程发布的核心逻辑，远程服务发布的流程相较本地发布流程，要复杂得多。

在 doExportUrlsFor1Protocol() 方法中，远程发布服务时，会遍历全部 RegistryURL，并根据 RegistryURL 选择对应的 Protocol 扩展实现进行发布。我们知道 RegistryURL 是 "registry://" 协议，所以这里使用的是 RegistryProtocol 实现。

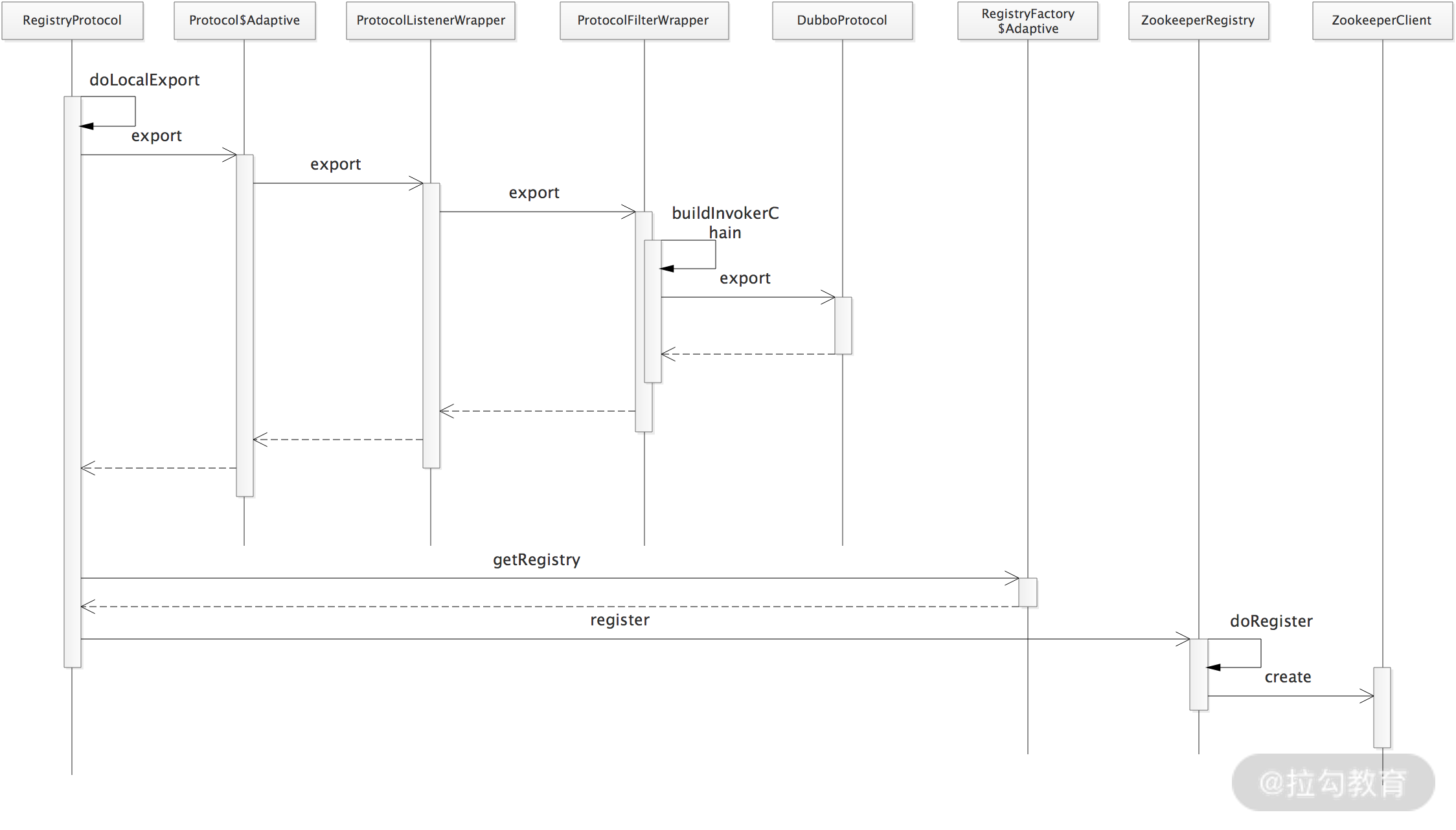

下面来看 RegistryProtocol.export() 方法的核心流程：

public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
// 将"registry://"协议转换成"zookeeper://"协议
URL registryUrl = getRegistryUrl(originInvoker);
// 获取export参数，其中存储了一个"dubbo://"协议的ProviderURL
URL providerUrl = getProviderUrl(originInvoker);
// 获取要监听的配置目录，这里会在ProviderURL的基础上添加category=configurators参数，并封装成对OverrideListener记录到overrideListeners集合中
final URL overrideSubscribeUrl = getSubscribedOverrideUrl(providerUrl);
final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl, originInvoker);
overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);
// 初始化时会检测一次Override配置，重写ProviderURL
providerUrl = overrideUrlWithConfig(providerUrl, overrideSubscribeListener);
// 导出服务，底层会通过执行DubboProtocol.export()方法，启动对应的Server
final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker, providerUrl);
// 根据RegistryURL获取对应的注册中心Registry对象，其中会依赖之前课时介绍的RegistryFactory
final Registry registry = getRegistry(originInvoker);
// 获取将要发布到注册中心上的Provider URL，其中会删除一些多余的参数信息
final URL registeredProviderUrl = getUrlToRegistry(providerUrl, registryUrl);
// 根据register参数值决定是否注册服务
boolean register = providerUrl.getParameter(REGISTER_KEY, true);
if (register) { // 调用Registry.register()方法将registeredProviderUrl发布到注册中心
register(registryUrl, registeredProviderUrl);
}
// 将Provider相关信息记录到的ProviderModel中
registerStatedUrl(registryUrl, registeredProviderUrl, register);
// 向注册中心进行订阅override数据，主要是监听该服务的configurators节点
registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);
exporter.setRegisterUrl(registeredProviderUrl);
exporter.setSubscribeUrl(overrideSubscribeUrl);
// 触发RegistryProtocolListener监听器
notifyExport(exporter);
return new DestroyableExporter\<>(exporter);
}

我们可以看到，远程发布流程大致可分为下面 5 个步骤。

  1. 准备 URL，比如 ProviderURL、RegistryURL 和 OverrideSubscribeUrl。
  2. 发布 Dubbo 服务。在 doLocalExport() 方法中调用 DubboProtocol.export() 方法启动 Provider 端底层 Server。
  3. 注册 Dubbo 服务。在 register() 方法中，调用 ZookeeperRegistry.register() 方法向 Zookeeper 注册服务。
  4. 订阅 Provider 端的 Override 配置。调用 ZookeeperRegistry.subscribe() 方法订阅注册中心 configurators 节点下的配置变更。
  5. 触发 RegistryProtocolListener 监听器。

远程发布的详细流程如下图所示：

Drawing 1.png

服务发布详细流程图

总结

本课时我们重点介绍了 Dubbo 服务发布的核心流程。

首先我们介绍了 DubboBootstrap 这个入口门面类中与服务发布相关的方法，重点是 start() 和 exportServices() 两个方法；然后详细介绍了 ServiceConfig 类的三个核心步骤：检查参数、立即（或延迟）执行 doExport() 方法进行发布、回调服务发布的相关监听器。

接下来，我们分析了 doExportUrlsFor1Protocol() 方法，它是发布一个服务的入口，也是规定服务发布流程的地方，其中涉及 Provider URL 的组装、本地服务发布流程以及远程服务发布流程，对于这些步骤，我们都进行了详细的分析。 ```
