23 监控实践：对 K8S 集群进行监控

整体概览

通过前面的学习，我们对 K8S 有了一定的了解，也具备了一定的集群管理和排错能力。但如果要应用于生产环境中，不可能随时随地的都盯着集群，我们需要扩展我们对集群的感知能力。

本节，我们将介绍下 K8S 集群监控相关的内容。

监控什么

除去 K8S 外，我们平时自己开发的系统或者负责的项目，一般都是有监控的。监控可以提升我们的感知能力，便于我们及时了解集群的变化，以及知道哪里出现了问题。

K8S 是一个典型的分布式系统，组件很多，那么监控的目标，就变的很重要了。

总体来讲，对 K8S 集群的监控的话，主要有以下方面：

• 节点情况
• K8S 集群自身状态
• 部署在 K8S 内的应用的状态

Prometheus

对于 K8S 的监控，我们选择 CNCF 旗下次于 K8S 毕业的项目 Prometheus 。

Prometheus 是一个非常灵活易于扩展的监控系统，它通过各种 exporter 暴露数据，并由 prometheus server 定时去拉数据，然后存储。

它自己提供了一个简单的前端界面，可在其中使用 PromQL 的语法进行查询，并进行图形化展示。

安装 Prometheus

这里推荐一个项目 Prometheus Operator, 尽管该项目还处于 Beta 阶段，但是它给在 K8S 中搭建基于 Prometheus 的监控提供了很大的便利。

我们此处选择以一般的方式进行部署，带你了解其整体的过程。

• 创建一个独立的 Namespace：

  apiVersion: v1
  kind: Namespace
  metadata:
    name: monitoring
  # 将文件保存为 namespace.yaml 的文件，并执行 kubectl apply -f namespace.yaml 即可，后面不再赘述。

  master $ kubectl apply -f namespace.yaml
  namespace/monitoring created

• RBAC

我们的集群使用 kubeadm 创建，默认开启了 RBAC，所以现在需要创建相关的 Role 和 binding。

  apiVersion: rbac.authorization.k8s.io/v1
  kind: ClusterRoleBinding
  metadata:
    name: prometheus
  roleRef:
    apiGroup: rbac.authorization.k8s.io
    kind: ClusterRole
    name: prometheus
  subjects:
  - kind: ServiceAccount
    name: prometheus-k8s
    namespace: monitoring
  ---
  apiVersion: rbac.authorization.k8s.io/v1
  kind: ClusterRole
  metadata:
    name: prometheus
  rules:
  - apiGroups: [""]
    resources:
    - nodes
    - nodes/proxy
    - services
    - endpoints
    - pods
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources:
    - configmaps
    verbs: ["get"]
  - nonResourceURLs: ["/metrics"]
    verbs: ["get"]
  ---
  apiVersion: v1
  kind: ServiceAccount
  metadata:
    name: prometheus-k8s
    namespace: monitoring

执行创建

  master $ kubectl  apply -f rbac.yaml
  clusterrolebinding.rbac.authorization.k8s.io/prometheus created
  clusterrole.rbac.authorization.k8s.io/prometheus created
  serviceaccount/prometheus-k8s created

• 创建 Promethes 的配置文件

其中的内容主要参考 Prometheus 官方提供的示例 和 Prometheus 官方文档。

  apiVersion: v1
  kind: ConfigMap
  metadata:
    name: prometheus-core
    namespace: monitoring
  data:
    prometheus.yaml: |
      global:
        scrape_interval: 30s
        scrape_timeout: 30s
      scrape_configs:
      - job_name: 'kubernetes-apiservers'
        kubernetes_sd_configs:
        - role: endpoints
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        relabel_configs:
        - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
          action: keep
          regex: default;kubernetes;https
      # Scrape config for nodes (kubelet).
      - job_name: 'kubernetes-nodes'
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        kubernetes_sd_configs:
        - role: node
        relabel_configs:
        - action: labelmap
          regex: __meta_kubernetes_node_label_(.+)
        - target_label: __address__
          replacement: kubernetes.default.svc:443
        - source_labels: [__meta_kubernetes_node_name]
          regex: (.+)
          target_label: __metrics_path__
          replacement: /api/v1/nodes/${1}/proxy/metrics
      # Scrape config for Kubelet cAdvisor.
      - job_name: 'kubernetes-cadvisor'
        scheme: https
        tls_config:
          ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
        kubernetes_sd_configs:
        - role: node
        relabel_configs:
        - action: labelmap
          regex: __meta_kubernetes_node_label_(.+)
        - target_label: __address__
          replacement: kubernetes.default.svc:443
        - source_labels: [__meta_kubernetes_node_name]
          regex: (.+)
          target_label: __metrics_path__
          replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
      - job_name: 'kubernetes-service-endpoints'
        kubernetes_sd_configs:
        - role: endpoints
        relabel_configs:
        - action: labelmap
          regex: __meta_kubernetes_service_label_(.+)
        - source_labels: [__meta_kubernetes_namespace]
          action: replace
          target_label: kubernetes_namespace
        - source_labels: [__meta_kubernetes_service_name]
          action: replace
          target_label: kubernetes_name
      - job_name: 'kubernetes-services'
        metrics_path: /probe
        params:
          module: [http_2xx]
        kubernetes_sd_configs:
        - role: service
        relabel_configs:
        - source_labels: [__address__]
          target_label: __param_target
        - target_label: __address__
          replacement: blackbox-exporter.example.com:9115
        - source_labels: [__param_target]
          target_label: instance
        - action: labelmap
          regex: __meta_kubernetes_service_label_(.+)
        - source_labels: [__meta_kubernetes_namespace]
          target_label: kubernetes_namespace
        - source_labels: [__meta_kubernetes_service_name]
          target_label: kubernetes_name
      - job_name: 'kubernetes-ingresses'
        metrics_path: /probe
        params:
          module: [http_2xx]
        kubernetes_sd_configs:
        - role: ingress
        relabel_configs:
        - source_labels: [__meta_kubernetes_ingress_scheme,__address__,__meta_kubernetes_ingress_path]
          regex: (.+);(.+);(.+)
          replacement: ${1}://${2}${3}
          target_label: __param_target
        - target_label: __address__
          replacement: blackbox-exporter.example.com:9115
        - source_labels: [__param_target]
          target_label: instance
        - action: labelmap
          regex: __meta_kubernetes_ingress_label_(.+)
        - source_labels: [__meta_kubernetes_namespace]
          target_label: kubernetes_namespace
        - source_labels: [__meta_kubernetes_ingress_name]
          target_label: kubernetes_name
      - job_name: 'kubernetes-pods'
        kubernetes_sd_configs:
        - role: pod
        relabel_configs:
        - action: labelmap
          regex: __meta_kubernetes_pod_label_(.+)
        - source_labels: [__meta_kubernetes_namespace]
          action: replace
          target_label: kubernetes_namespace
        - source_labels: [__meta_kubernetes_pod_name]
          action: replace
          target_label: kubernetes_pod_name

• 部署 Prometheus

  apiVersion: extensions/v1beta1
  kind: Deployment
  metadata:
    name: prometheus-core
    namespace: monitoring
    labels:
      app: prometheus
      component: core
  spec:
    replicas: 1
    template:
      metadata:
        name: prometheus-main
        labels:
          app: prometheus
          component: core
      spec:
        serviceAccountName: prometheus-k8s
        containers:
        - name: prometheus
          image: taobeier/prometheus:v2.6.0
          args:
            - '--storage.tsdb.retention=24h'
            - '--storage.tsdb.path=/prometheus'
            - '--config.file=/etc/prometheus/prometheus.yaml'
          ports:
          - name: webui
            containerPort: 9090
          resources:
            requests:
              cpu: 500m
              memory: 500M
            limits:
              cpu: 500m
              memory: 500M
          volumeMounts:
          - name: data
            mountPath: /prometheus
          - name: config-volume
            mountPath: /etc/prometheus
        volumes:
        - name: data
          emptyDir: {}
        - name: config-volume
          configMap:
            name: prometheus-core

• 查看部署情况

  master $ kubectl  -n monitoring get all
  NAME                                   READY     STATUS    RESTARTS   AGE
  pod/prometheus-core-86b8455f76-mvrn4   1/1       Running   0          12s
  NAME                              DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
  deployment.apps/prometheus-core   1         1         1            1           12s
  NAME                                         DESIRED   CURRENT   READY     AGE
  replicaset.apps/prometheus-core-86b8455f76   1         1         1         12s

Prometheus 的主体就已经部署完成。

• 使用 Service 将 Promethes 的服务暴露出来

  apiVersion: v1
  kind: Service
  metadata:
    labels:
      app: prometheus
      component: core
    name: prometheus
    namespace: monitoring
  spec:
    ports:
    - protocol: TCP
      port: 9090
      targetPort: 9090
    selector:
      app: prometheus
      component: core
    type: NodePort

这里为了方便演示，直接使用了 NodePort 的方式暴露服务。当然你也可以参考上一节，使用 Ingress 的方式将服务暴露出来。

• 查询当前状态

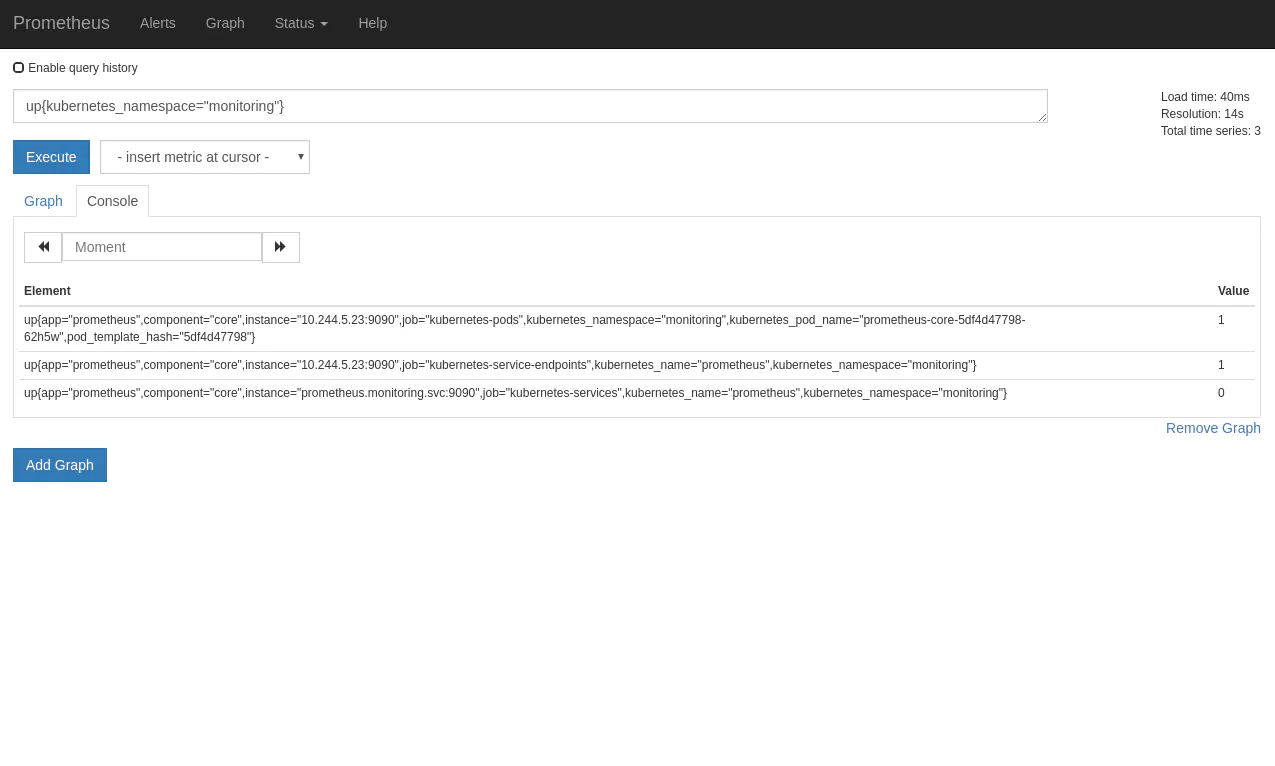

我们使用 Promethes 自带的 PromQL 语法，查询在当前 monitoring Namespace 中 up 的任务。这里对查询的结果暂不进行展开。

安装 Node exporter

我们刚才在介绍时，提到过 Promethes 支持多种 exporter 暴露指标。我们现在使用 Node exporter 完成对集群中机器的基础监控。

这里有一个需要考虑的点：

• 使用什么方式部署 Node exporter ？

Node exporter 有已经编译好的二进制文件，可以很方便的进行部署。当我们要监控集群中所有的机器时，我们是该将它直接部署在机器上，还是部署在集群内？

我建议是直接部署在集群内，使用 DaemonSet 的方式进行部署。这里的考虑是当我们直接部署在宿主机上时，我们最起码需要保证两点：1. Promethes 服务可与它正常通信（Promethes 采用 Pull 的方式采集数据） ；2. 需要服务保活，如果 exporter 挂掉了，那自然就取不到数据。

DaemonSet 是一种很合适的的部署方式，可直接将 Node exporter 部署至集群的每个节点上。

• 创建 DaemonSet

  apiVersion: extensions/v1beta1
  kind: DaemonSet
  metadata:
    name: prometheus-node-exporter
    namespace: monitoring
    labels:
      app: prometheus
      component: node-exporter
  spec:
    template:
      metadata:
        name: prometheus-node-exporter
        labels:
          app: prometheus
          component: node-exporter
      spec:
        tolerations:
        - key: node-role.kubernetes.io/master
          effect: NoSchedule
        containers:
        - image: taobeier/node-exporter:v0.17.0
          name: prometheus-node-exporter
          ports:
          - name: prom-node-exp
            containerPort: 9100
            hostPort: 9100
        hostNetwork: true
        hostPID: true

• 让 Promethes 抓取数据

  apiVersion: v1
  kind: Service
  metadata:
    annotations:
      prometheus.io/scrape: 'true'
    name: prometheus-node-exporter
    namespace: monitoring
    labels:
      app: prometheus
      component: node-exporter
  spec:
    clusterIP: None
    ports:
      - name: prometheus-node-exporter
        port: 9100
        protocol: TCP
    selector:
      app: prometheus
      component: node-exporter
    type: ClusterIP

这里我们直接使用了添加 annotations 的方式，让 Promethes 自动的通过 Kubernetes SD 发现我们新添加的 exporter （或者说资源）

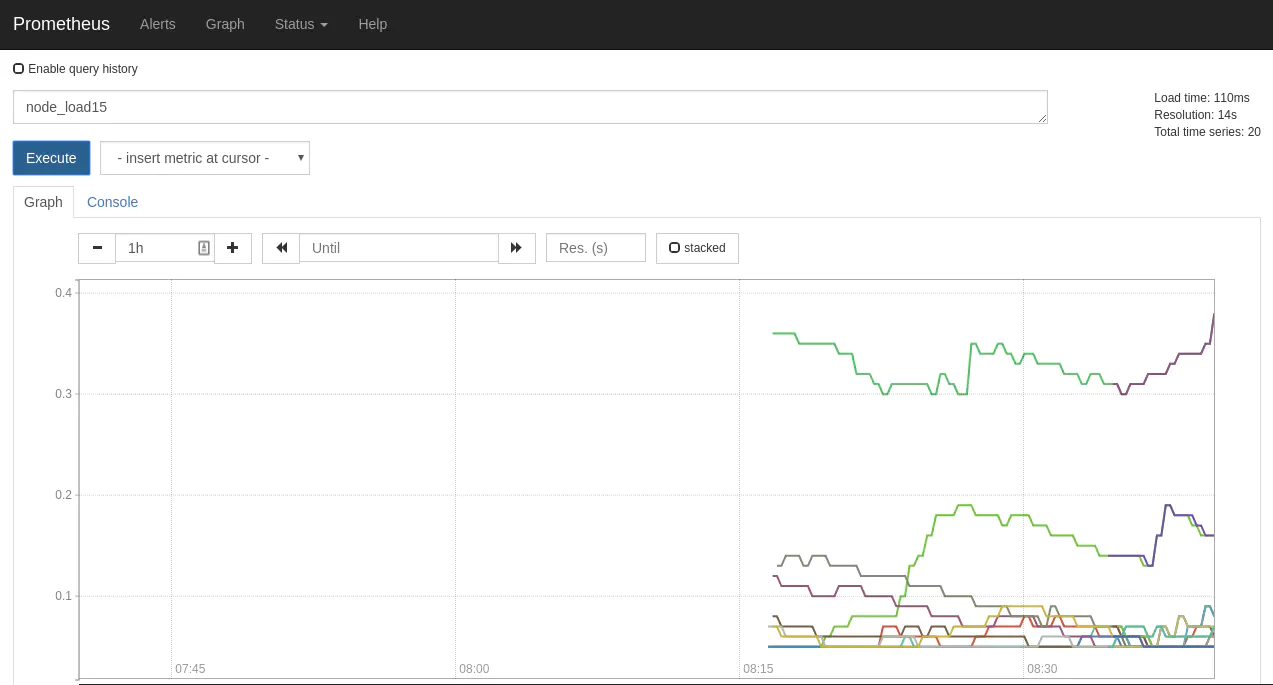

我们访问 Promethes 的 web 端，进行验证。

总结

在本节中，我们介绍了 Prometheus 的基本情况，也部署了 Prometheus 的主体服务。

但这是结束么？这并不是，这才刚刚开始。

我们提到 Prometheus 支持多种 exporter 暴露各种指标，而且我们还可以使用 Grafana 作为我们监控的展示手段。

如果要做 Dashboard 推荐使用 Kubernetes cluster monitoring (via Prometheus) 。

另外，监控其实涉及的内容很多，包括数据持久化方式。以及是否考虑与集群外的 Prometheus 集群做邦联模式等。这里需要考虑的实际情况较多，暂不一一展开了。

Prometheus 已经从 CNCF 毕业，其在云原生时代下作为标准的监控技术栈也基本确立。至于应用监控，也可使用它的 SDK 来完成。

下节，我们将对本小册进行一次总结。
