28 JVM 问题排查分析下篇（案例实战）¶

GC 问题排查实战案例¶

这一部分，我们来看一个实际的案例。

假设我们有一个提供高并发请求的服务，系统使用 Spring Boot 框架，指标采集使用 MicroMeter，监控数据上报给 Datadog 服务。

当然，Micrometer支持将数据上报给各种监控系统，例如：AppOptics、Atlas、Datadog、Dynatrace、Elastic、Ganglia、Graphite、Humio、Influx、Instana、JMX、KairosDB、New Relic、Prometh eus、SignalFx、Stackdriver、StatsD、Wavefront 等等。

有关MicroMeter的信息可参考：

https://micrometer.io/docs

问题现象描述最近一段时间，通过监控指标发现，有一个服务节点的最大 GC 暂停时间经常会达到 400ms 以上¶

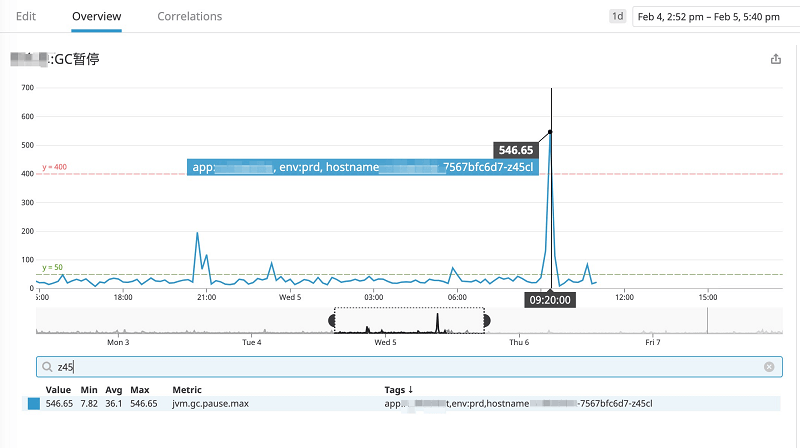

如下图所示：

从图中可以看到，GC 暂停时间的峰值达到了 546ms，这里展示的时间点是 2020 年 02 月 04 日 09:20:00 左右。

客户表示这种情况必须解决，因为服务调用的超时时间为 1s，要求最大 GC 暂停时间不超过 200ms，平均暂停时间达到 100ms 以内，对客户的交易策略产生了极大的影响。

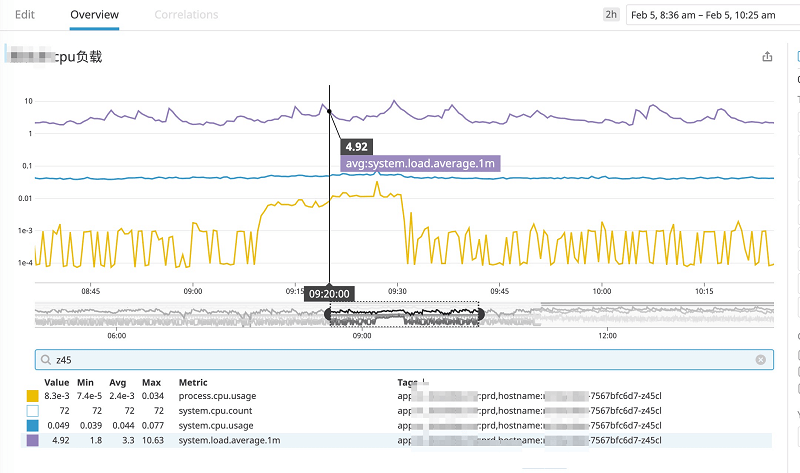

CPU 负载 CPU 的使用情况如下图所示¶

从图中可以看到：系统负载为 4.92，CPU使用率 7% 左右，其实这个图中隐含了一些重要的线索，但我们此时并没有发现什么问题。

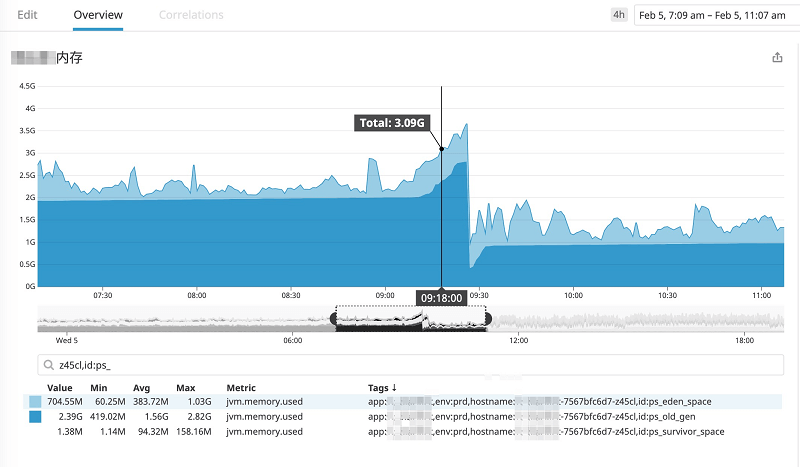

GC 内存使用情况然后我们排查了这段时间的内存使用情况¶

从图中可以看到，大约 09:25 左右 old_gen 使用量大幅下跌，确实是发生了 FullGC。

但 09:20 前后，老年代空间的使用量在缓慢上升，并没有下降，也就是说引发最大暂停时间的这个点并没有发生 FullGC。

当然，这些是事后复盘分析得出的结论。当时对监控所反馈的信息并不是特别信任，怀疑就是触发了 FullGC 导致的长时间 GC 暂停。

为什么有怀疑呢，因为 Datadog 这个监控系统，默认 10s 上报一次数据。有可能在这 10s 内发生些什么事情但是被漏报了（当然，这是不可能的，如果上报失败会在日志系统中打印相关的错误）。

再分析上面这个图，可以看到老年代对应的内存池是 "ps_old_gen"，通过前面的学习，我们知道，ps 代表的是 ParallelGC 垃圾收集器。

JVM 启动参数查看 JVM 的启动参数，发现是这样的¶

-Xmx4g -Xms4g

我们使用的是 JDK 8，启动参数中没有指定 GC，确定这个服务使用了默认的并行垃圾收集器。

于是怀疑问题出在这款垃圾收集器上面，因为很多情况下 ParallelGC 为了最大的系统处理能力，即吞吐量，而牺牲掉了单次的暂停时间，导致暂停时间会比较长。

使用 G1 垃圾收集器怎么办呢？准备换成 G1，毕竟现在新版本的 JDK 8 中 G1 很稳定，而且性能不错¶

然后换成了下面的启动参数：

# 这个参数有问题，启动失败
-Xmx4g -Xms4g -XX:+UseG1GC -XX:MaxGCPauseMills=50ms

结果启动失败，忙中出错，参数名和参数值都写错了。

修正如下：

-Xmx4g -Xms4g -XX:+UseG1GC -XX:MaxGCPauseMillis=50

接着服务启动成功，等待健康检测自动切换为新的服务节点，继续查看指标。

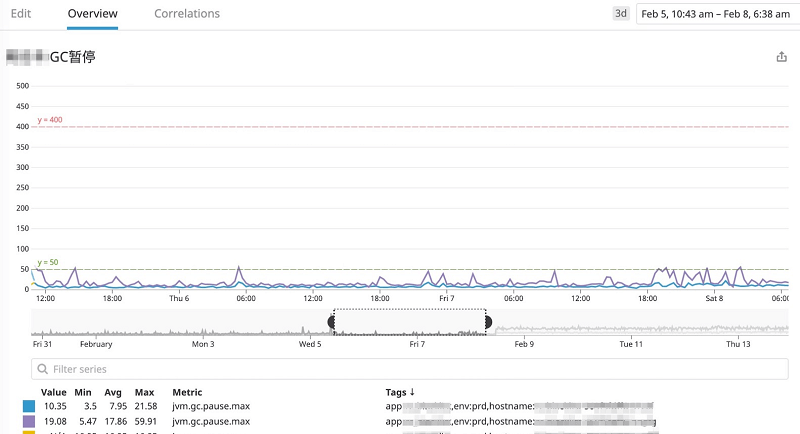

看看暂停时间，每个节点的 GC 暂停时间都降下来了，基本上在 50ms 以内，比较符合我们的预期。

嗯！事情到此结束了？远远没有。

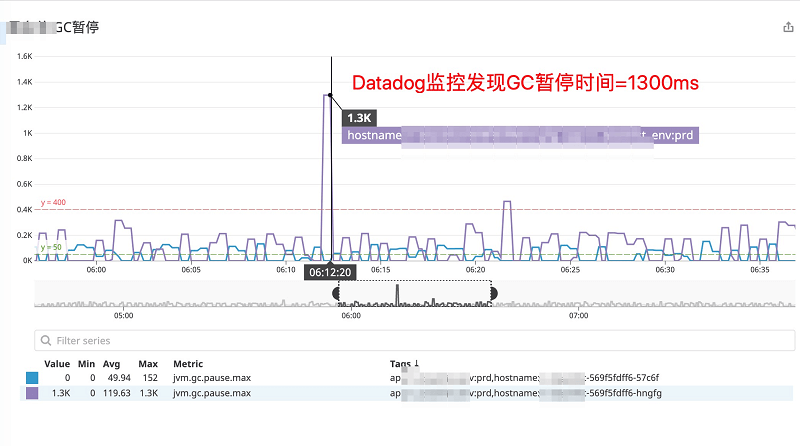

“彩蛋”惊喜过了一段时间，我们发现了个下面这个惊喜（也许是惊吓），如下图所示¶

中奖了，运行一段时间后，最大 GC 暂停时间达到了 1300ms。

情况似乎更恶劣了。

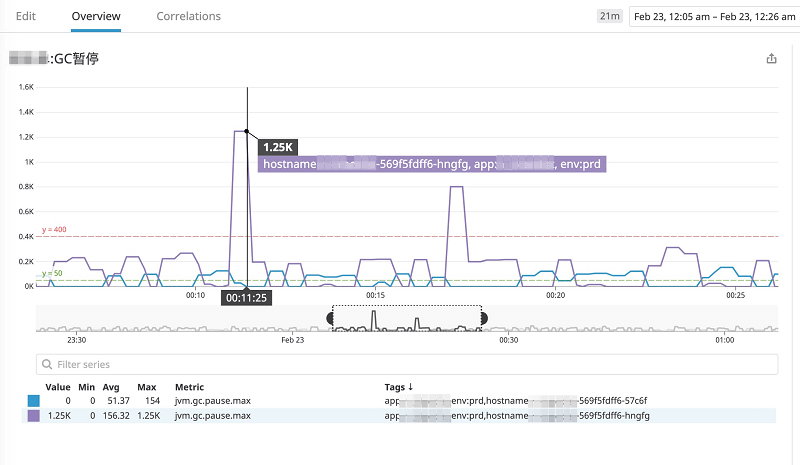

继续观察，发现不是个别现象：

内心是懵的，觉得可能是指标算错了，比如把 10s 内的暂停时间全部加到了一起。

注册 GC 事件监听于是想了个办法，通过 JMX 注册 GC 事件监听，把相关的信息直接打印出来¶

关键代码如下所示：

// 每个内存池都注册监听
for (GarbageCollectorMXBean mbean
     : ManagementFactory.getGarbageCollectorMXBeans()) {
    if (!(mbean instanceof NotificationEmitter)) {
        continue; // 假如不支持监听...
    }
    final NotificationEmitter emitter = (NotificationEmitter) mbean;
    // 添加监听
    final NotificationListener listener = getNewListener(mbean);
    emitter.addNotificationListener(listener, null, null);
}

通过这种方式，我们可以在程序中监听 GC 事件，并将相关信息汇总或者输出到日志。具体的实现代码在后面的章节《应对容器时代面临的挑战》中给出。

再启动一次，运行一段时间后，看到下面这样的日志信息：

{
"duration":1869,
"maxPauseMillis":1869,
"promotedBytes":"139MB",
"gcCause":"G1 Evacuation Pause",
"collectionTime":27281,
"gcAction":"end of minor GC",
"afterUsage":
 {
  "G1 Old Gen":"1745MB",
  "Code Cache":"53MB",
  "G1 Survivor Space":"254MB",
  "Compressed Class Space":"9MB",
  "Metaspace":"81MB",
  "G1 Eden Space":"0"
 },
"gcId":326,
"collectionCount":326,
"gcName":"G1 Young Generation",
"type":"jvm.gc.pause"
}

情况确实有点不妙。

这次实锤了，不是 FullGC，而是年轻代 GC，而且暂停时间达到了 1869ms。一点道理都不讲，我认为这种情况不合理，而且观察 CPU 使用量也不高。

找了一大堆资料，试图证明这个 1869ms 不是暂停时间，而只是 GC 事件的结束时间减去开始时间。

打印 GC 日志既然这些手段不靠谱，那就只有祭出我们的终极手段：打印 GC 日志¶

修改启动参数如下：

-Xmx4g -Xms4g -XX:+UseG1GC -XX:MaxGCPauseMillis=50
-Xloggc:gc.log -XX:+PrintGCDetails -XX:+PrintGCDateStamps

重新启动，希望这次能排查出问题的原因。

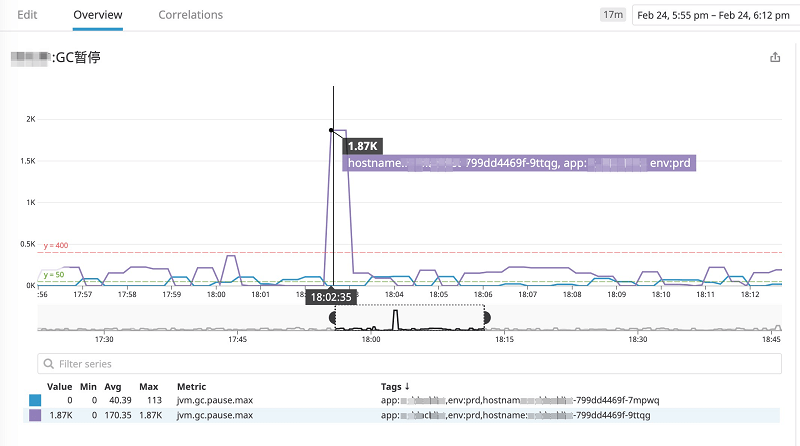

运行一段时间，又发现了超长的暂停时间。

分析 GC 日志¶

因为不涉及敏感数据，那么我们把 GC 日志下载到本地进行分析。

定位到这次暂停时间超长的 GC 事件，关键的信息如下所示：

Java HotSpot(TM) 64-Bit Server VM (25.162-b12) for linux-amd64 JRE (1.8.0_162-b12),
 built on Dec 19 2017 21:15:48 by "java_re" with gcc 4.3.0 20080428 (Red Hat 4.3.0-8)
Memory: 4k page, physical 144145548k(58207948k free), swap 0k(0k free)
CommandLine flags:
 -XX:InitialHeapSize=4294967296 -XX:MaxGCPauseMillis=50 -XX:MaxHeapSize=4294967296
 -XX:+PrintGC -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:+PrintGCTimeStamps
 -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseG1GC
2020-02-24T18:02:31.853+0800: 2411.124: [GC pause (G1 Evacuation Pause) (young), 1.8683418 secs]
   [Parallel Time: 1861.0 ms, GC Workers: 48]
      [GC Worker Start (ms): Min: 2411124.3, Avg: 2411125.4, Max: 2411126.2, Diff: 1.9]
      [Ext Root Scanning (ms): Min: 0.0, Avg: 0.3, Max: 2.7, Diff: 2.7, Sum: 16.8]
      [Update RS (ms): Min: 0.0, Avg: 3.6, Max: 6.8, Diff: 6.8, Sum: 172.9]
         [Processed Buffers: Min: 0, Avg: 2.3, Max: 8, Diff: 8, Sum: 111]
      [Scan RS (ms): Min: 0.0, Avg: 0.2, Max: 0.5, Diff: 0.5, Sum: 7.7]
      [Code Root Scanning (ms): Min: 0.0, Avg: 0.0, Max: 0.1, Diff: 0.1, Sum: 0.3]
      [Object Copy (ms): Min: 1851.6, Avg: 1854.6, Max: 1857.4, Diff: 5.8, Sum: 89020.4]
      [Termination (ms): Min: 0.0, Avg: 0.0, Max: 0.0, Diff: 0.0, Sum: 0.6]
         [Termination Attempts: Min: 1, Avg: 1.0, Max: 1, Diff: 0, Sum: 48]
      [GC Worker Other (ms): Min: 0.0, Avg: 0.3, Max: 0.7, Diff: 0.6, Sum: 14.7]
      [GC Worker Total (ms): Min: 1858.0, Avg: 1859.0, Max: 1860.3, Diff: 2.3, Sum: 89233.3]
      [GC Worker End (ms): Min: 2412984.1, Avg: 2412984.4, Max: 2412984.6, Diff: 0.5]
   [Code Root Fixup: 0.0 ms]
   [Code Root Purge: 0.0 ms]
   [Clear CT: 1.5 ms]
   [Other: 5.8 ms]
      [Choose CSet: 0.0 ms]
      [Ref Proc: 1.7 ms]
      [Ref Enq: 0.0 ms]
      [Redirty Cards: 1.1 ms]
      [Humongous Register: 0.1 ms]
      [Humongous Reclaim: 0.0 ms]
      [Free CSet: 2.3 ms]
   [Eden: 2024.0M(2024.0M)->0.0B(2048.0K)
    Survivors: 2048.0K->254.0M
    Heap: 3633.6M(4096.0M)->1999.3M(4096.0M)]
 [Times: user=1.67 sys=14.00, real=1.87 secs]

前后的 GC 事件都很正常，也没发现 FullGC 或者并发标记周期，但找到了几个可疑的点。

physical 144145548k(58207948k free)：JVM 启动时，物理内存 137GB，空闲内存 55GB。
[Parallel Time: 1861.0 ms, GC Workers: 48]：垃圾收集器工作线程 48 个。

我们前面的课程中学习了怎样分析 GC 日志，一起来回顾一下。

user=1.67：用户线程耗时 1.67s；
sys=14.00：系统调用和系统等待时间 14s；
real=1.87 secs：实际暂停时间 1.87s；
GC 之前，年轻代使用量 2GB，堆内存使用量 3.6GB，存活区 2MB，可推断出老年代使用量 1.6GB；
GC 之后，年轻代使用量为 0，堆内存使用量 2GB，存活区 254MB，那么老年代大约 1.8GB，那么“内存提升量为 200MB 左右”。

这样分析之后，可以得出结论：

年轻代转移暂停，复制了 400MB 左右的对象，却消耗了 1.8s，系统调用和系统等待的时间达到了 14s。
JVM 看到的物理内存 137GB。
推算出 JVM 看到的 CPU 内核数量 72个，因为 GC 工作线程 72* 5/8 ~= 48 个。

看到这么多的 GC 工作线程我就开始警惕了，毕竟堆内存才指定了 4GB。

按照一般的 CPU 和内存资源配比，常见的比例差不多是 4 核 4GB、4 核 8GB 这样的。

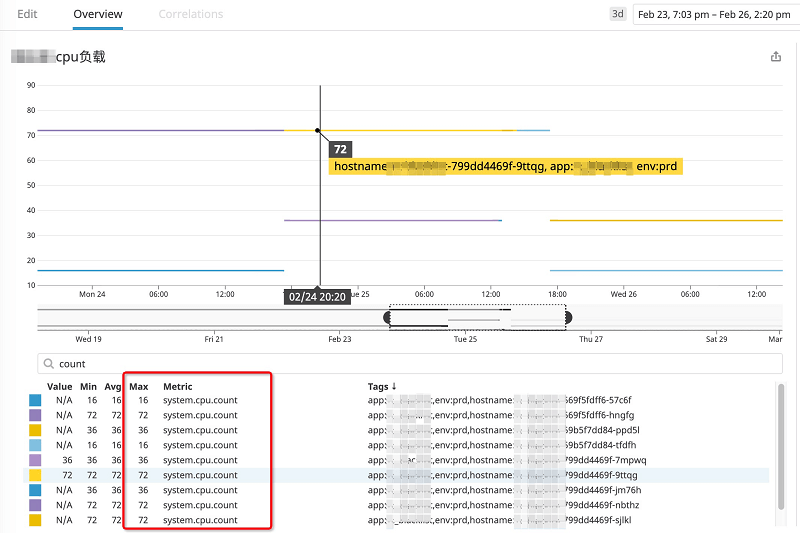

看看对应的 CPU 负载监控信息：

通过和运维同学的沟通，得到这个节点的配置被限制为 4 核 8GB。

这样一来，GC 暂停时间过长的原因就定位到了：

K8S 的资源隔离和 JVM 未协调好，导致 JVM 看见了 72 个 CPU 内核，默认的并行 GC 线程设置为 72* 5/8 ~= 48 个，但是 K8S 限制了这个 Pod 只能使用 4 个 CPU 内核的计算量，致使 GC 发生时，48 个线程在 4 个 CPU 核心上发生资源竞争，导致大量的上下文切换。

处置措施为：

限制 GC 的并行线程数量

事实证明，打印 GC 日志确实是一个很有用的排查分析方法。

限制 GC 的并行线程数量下面是新的启动参数配置¶

 -Xmx4g -Xms4g
 -XX:+UseG1GC -XX:MaxGCPauseMillis=50 -XX:ParallelGCThreads=4
 -Xloggc:gc.log -XX:+PrintGCDetails -XX:+PrintGCDateStamps

这里指定了 -XX:ParallelGCThreads=4，为什么这么配呢？我们看看这个参数的说明。

-XX:ParallelGCThreads=n

设置 STW 阶段的并行 worker 线程数量。如果逻辑处理器小于等于 8 个，则默认值 n 等于逻辑处理器的数量。

如果逻辑处理器大于 8 个，则默认值 n 大约等于处理器数量的 ⅝。在大多数情况下都是个比较合理的值。如果是高配置的 SPARC 系统，则默认值 n 大约等于逻辑处理器数量的 5/16。

-XX:ConcGCThreads=n

设置并发标记的 GC 线程数量。默认值大约是 ParallelGCThreads 的四分之一。

一般来说不用指定并发标记的 GC 线程数量，只用指定并行的即可。

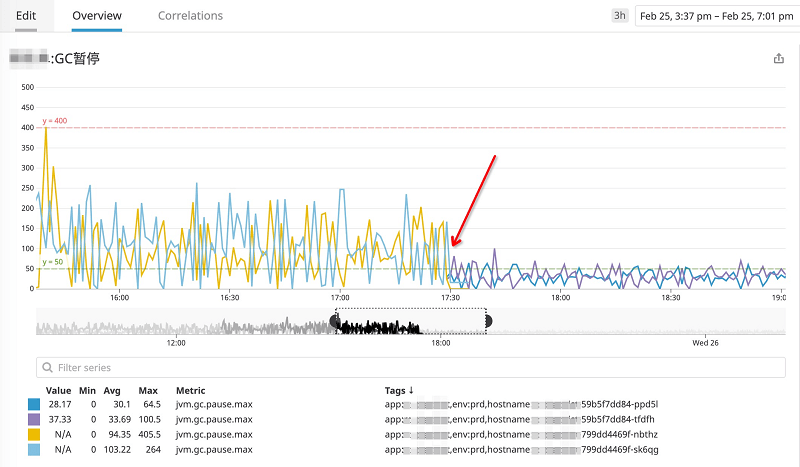

重新启动之后，看看 GC 暂停时间指标：

红色箭头所指示的点就是重启的时间点，可以发现，暂停时间基本上都处于 50ms 范围内。

后续的监控发现，这个参数确实解决了问题。

那么还有没有其他的办法呢？请关注后续的章节《应对容器时代面临的挑战》。

小结¶

通过这个案例，我们可以看到，JVM 问题排查和性能调优主要基于监控数据来进行。

还是那句话：没有量化，就没有改进。

简单汇总一下这里使用到的手段：

指标监控
指定 JVM 启动内存
指定垃圾收集器
打印和分析 GC 日志

GC 和内存是最常见的 JVM 调优场景，还记得课程开始时我们介绍的 GC 的性能维度吗？

延迟，GC 中影响延迟的主要因素就是暂停时间。
吞吐量，主要看业务线程消耗的 CPU 资源百分比，GC 占用的部分包括：GC 暂停时间，以及高负载情况下并发 GC 消耗的 CPU 资源。
系统容量，主要说的是硬件配置，以及服务能力。

只要这些方面的指标都能够满足，各种资源占用也保持在合理范围内，就达成了我们的预期。
